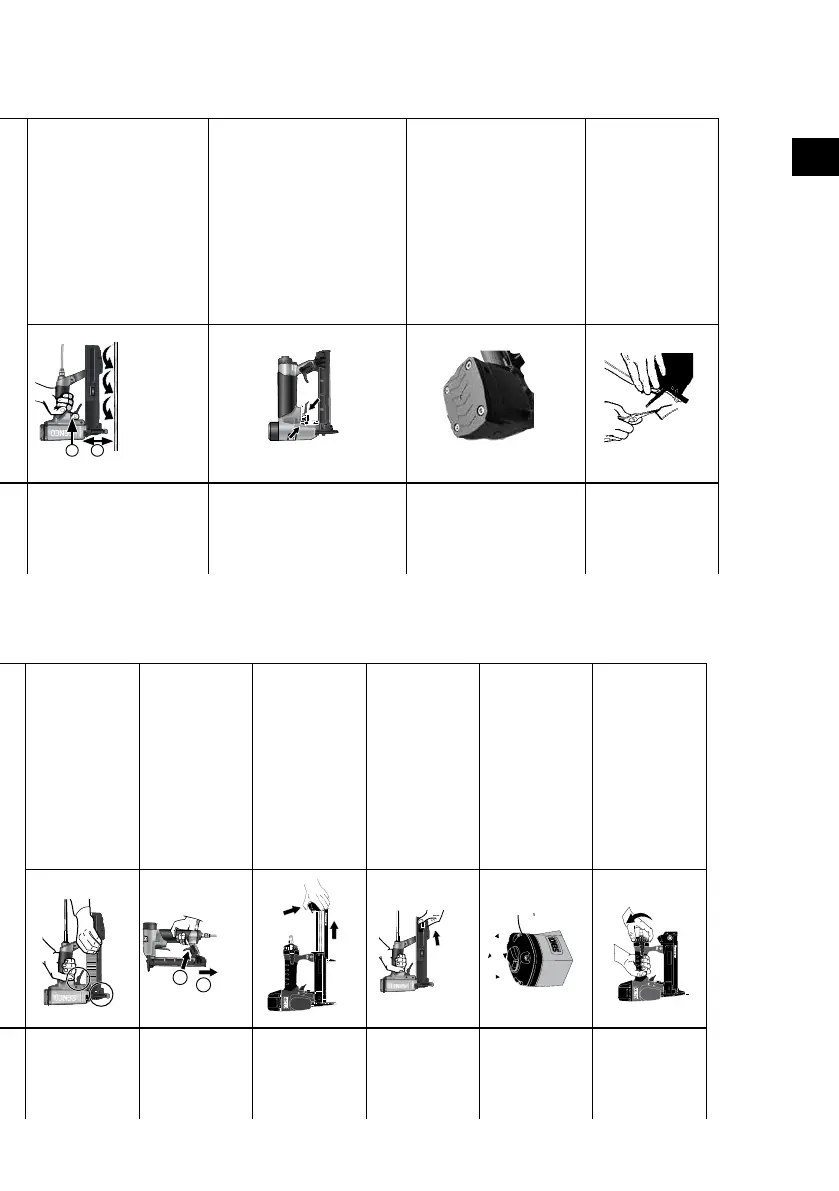

Matrixabbil- dungsnummer
Beschreibung Hinweise zur Abbildung
A1
Zufuhr von unten
Niemals mit betätigtem Auslöser laden.
A2
Laden von oben
Laden Sie das Werkzeug niemals, während der Kontaktauslöser (Sicherheitselement) oder der Auslöser gedrückt sind.
B1
Freigabe an der
Werkzeugrückseite
Verriegelung herunterdrücken, Magazinführung aufschieben
B2
Freigabe am Magazin
Verriegelung herunterdrücken, Magazinführung aufschieben
B3
Freigabe ziehen. Zum
Freigeben klopfen
Ziehen Sie den Zuführschuh wieder in die „verriegelte“ Position zurück.
C1
Einstellbar
Der Deflektor kann gedreht werden, um die Richtung der Abluft zu ändern.
C2
Hinten, einstellbar
Der Deflektor kann gedreht werden, um die Richtung der Abluft zu ändern.
1
2
Matrixabbil- dungsnummer
Beschreibung Hinweise zur Abbildung
D1
Einfach
①
Drücken Sie den Kontaktauslö-
ser (Sicherheitselement) gegen die Arbeitsfläche. ②
Betätigen Sie den Auslöser und das
Befestigungsmittel wird eingetrieben.
D2
Unten
①
Auslöser betätigen.
②
Kontaktauslöser gegen die Arbeits-
fläche drücken und Befestigungsmittel eintreiben. Jedes Mal, wenn Sie den Kontak- tauslöser (Sicherheitselement) gegen die Arbeitsfläche drücken, wird ein Befestigungsmittel eingetrieben.
E1
Optionale
Automatikauslösung
Diese Werkzeuge sind mit einer Ein- stellmöglichkeiten für die Eintreibgesch- windigkeit ausgestattet. Zum Einstellen der Geschwindigkeit drehen Sie die Schraube maximal drei Mal gegen den Uhrzeigersinn, um die Eintreibgesch- windigkeiten zu erhöhen. Drehen Sie die Schraube maximal drei Mal im Uhrzeigersinn, um die Eintreibgesch- windigkeit zu reduzieren. Um einzelne Befestigungsmittel einzutreiben, betäti- gen Sie den Auslöser nur teilweise. Für den Automatikbetrieb drücken Sie den Auslöser komplett ein.
E2
Optionale
Automatikauslösung
Dieses Werkzeuge ist mit einer Einstellmöglichkeiten für die Eintreib- geschwindigkeit ausgestattet. Zum Einstellen der Geschwindigkeit drehen Sie die Schraube maximal drei Mal gegen den Uhrzeigersinn (Q), um die Eintreibgeschwindigkeiten zu erhöhen. Drehen Sie die Schraube maximal drei Mal im Uhrzeigersinn (P), um die Eintreibgeschwindigkeit zu reduzieren.
F1
Klappe
E-Z Clear-Arretierung lösen und Klappe öffnen.
2 1
