N°
d'illustration
du schéma
Description Remarque
A1
Chargement par le bas
Ne pas charger avec la gâchette enfoncée
A2
Chargement par le haut
Ne pas charger avec le palpeur de sécurité
(dispositif de sécurité) ou la gâchette enfoncés
B1
Déchargement à l'arrière
de l'outil
Enfoncer le loquet et ouvrir le rail en tirant vers
l'arrière
B2
Déchargement au niveau du
magasin
Enfoncer le loquet et ouvrir le rail en tirant vers
l'arrière
B3
Tirer le chargeur. Taper pour
décharger
Tirer le chargeur vers l'arrière en position
"verrouillée".
C1
Réglable
Le déflecteur peut être tourné pour changer la
direction de l'air d'échappement
C2
Arrière, réglable
Le déflecteur peut être tourné pour changer la
direction de l'air d'échappement
N°
d'illustration
du schéma
Description Remarque
D1
Unique
①
Presser le palpeur de sécurité (dispositif de
sécurité) contre la surface de travail�
②
Appuyer sur la gâchette pour enfoncer
l'attache.
D2
Contact
①
Appuyer sur la gâchette.
②
Presser le palpeur de sécurité contre la
surface de travail pour enfoncer une attache.
Chaque fois que vous pressez le palpeur de
sécurité (dispositif de sécurité) contre la surface
de travail, une attache est enfoncée.
E1
Option déclenchement
automatique
Ces outils sont équipés d'un réglage de la
vitesse d'enfoncement. Pour régler la vitesse,
tourner la vis de trois tours maximum dans le
sens inverse des aiguilles d'une montre pour
augmenter la vitesse d'enfoncement. Tourner
la vis de trois tours maximum dans le sens des
aiguilles d'une montre pour ralentir la vitesse
d'enfoncement. Pour un fonctionnement à
tir simple, appuyer sur la gâchette seulement
partiellement. Pour un fonctionnement automa-
tique, appuyer à fond sur la gâchette.
E2
Option déclenchement
automatique
Cet outil est équipé d'un réglage de la vitesse
d'enfoncement. Pour régler la vitesse, tourner
la vis de trois tours maximum dans le sens
inverse des aiguilles d'une montre (Q) pour
augmenter la vitesse d'enfoncement. Tourner
la vis de trois tours maximum dans le sens
des aiguilles d'une montre (P) pour ralentir
la vitesse.
F1
Portique
Déverrouiller le loquet EZ-Clear et ouvrir le
portique.

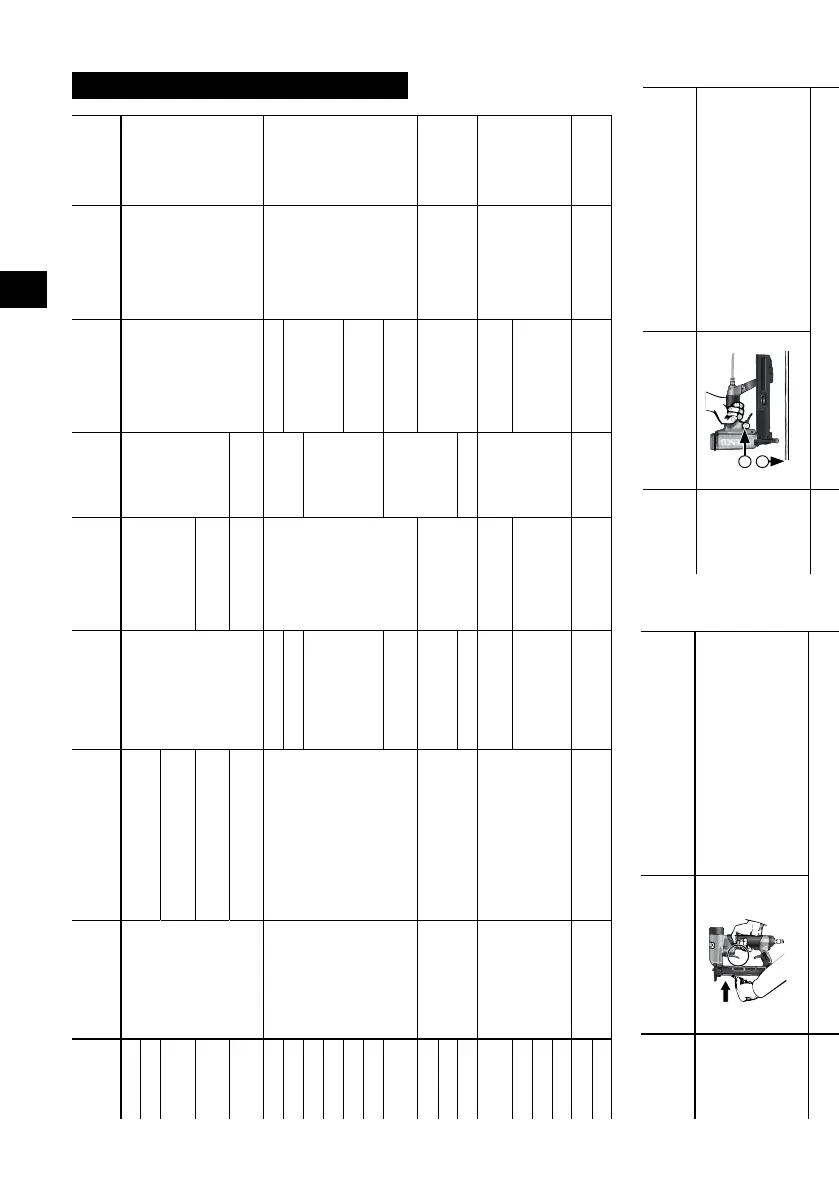

UTILISATION DE L'OUTIL
Outil Chargement Déchargement Échappement
Type de déclenche-
ment
Option dé-
clenchement
automatique
Réglage de la
profondeur d'enfon-
cement
Désenrayage
Dispositif de
sécurité
SFT10XP
Chargement par le
bas (A1)
Déchargement à l'arrière de
l'outil (B1)
Arrière
Unique (D1)
(E1)
Aucun Via magasin Aucun
SFT10XP-LN
SFT10XP-DL
Déchargement au niveau du
magasin (B2)
SFW09
Déchargement à l'arrière de
l'outil (B1)
Double
SFW05
Déchargement au niveau du
magasin (B2)
Unique (D1) NA
SKSXP
Chargement par le
haut (A2)
Tirer le chargeur. Taper pour
décharger (B3)
Mobile
Détente par contact
(I)
NA
Aucun
Portique (F1) Oui
SNS41XP Réglable (C1)
Au niveau de la patte
de sûreté
NS20XP
Avant (E2)
NS20BXP
PS15XP
Au niveau de la base
de la gâchette
PS20XP
SQS55XP Réglable (C1)
(E1)
Au niveau de la patte
de sûreté
SLS25XP
Chargement par le
haut (A2)
Tirer le chargeur. Taper pour
décharger (B3)
Mobile
Séquentiel (D1)
Au niveau de la
connexion
Portique (F1) OuiSLS20XP
SMS92 Réglable (C1) NA
SLS18Mg
Chargement par le
bas (A1)
Déchargement à l'arrière de
l'outil (B1)
Arrière, réglable (C2) Sélectif
NA
Au niveau de la base
de la gâchette
Via magasin Oui
S150LS
Réglable (C1) Unique (D1)
Au niveau de la
connexion
S150MS
SLS18BL
WC330
Chargement par le
haut (A2)
Tirer le chargeur. Taper pour
décharger (B3)
Avant Unique (D1) NA
Au niveau de la
connexion
Via magasin Oui
WC360
