37

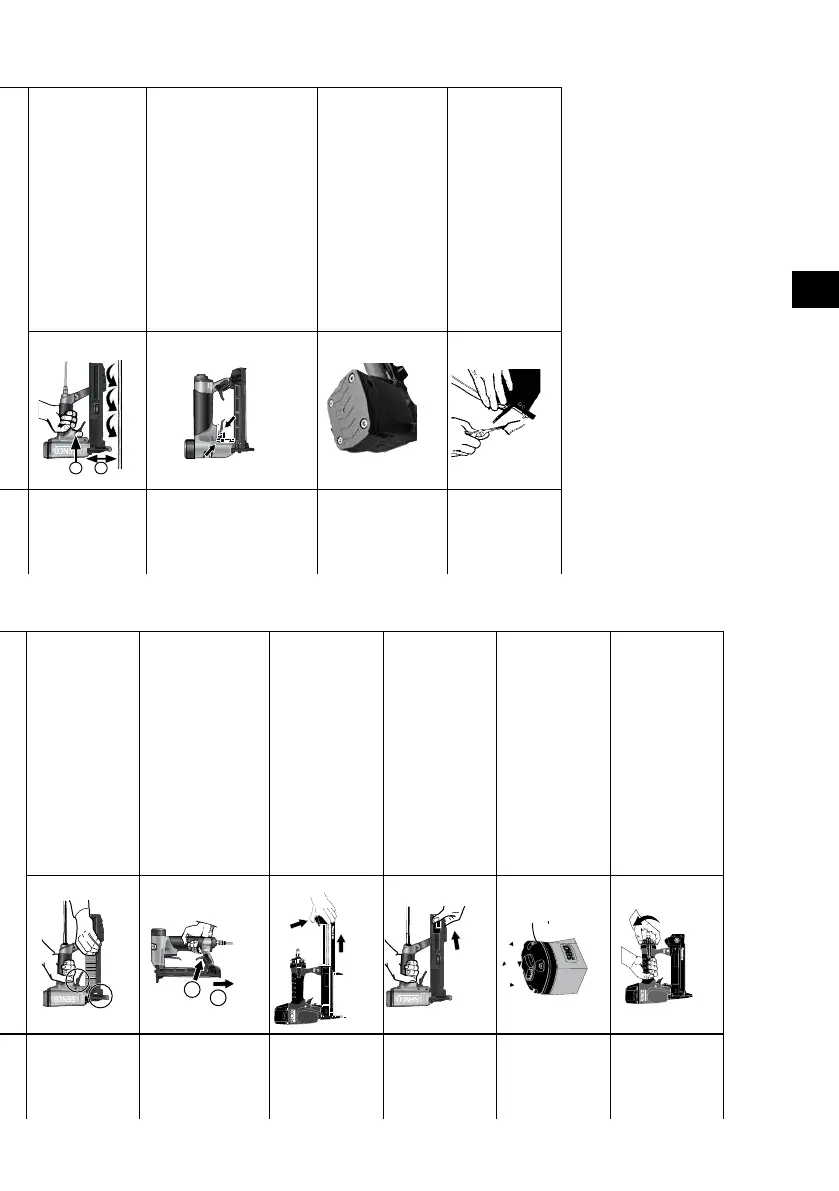

N°
d'illustration
du schéma
Description Remarque
A1
Chargement par le bas
Ne pas charger avec la gâchette enfoncée
A2
Chargement par le haut
Ne pas charger avec le palpeur de sécurité
(dispositif de sécurité) ou la gâchette enfoncés
B1
Déchargement à l'arrière
de l'outil
Enfoncer le loquet et ouvrir le rail en tirant vers
l'arrière
B2
Déchargement au niveau du
magasin
Enfoncer le loquet et ouvrir le rail en tirant vers
l'arrière
B3
Tirer le chargeur. Taper pour
décharger
Tirer le chargeur vers l'arrière en position
"verrouillée".
C1
Réglable
Le déflecteur peut être tourné pour changer la
direction de l'air d'échappement
C2
Arrière, réglable
Le déflecteur peut être tourné pour changer la
direction de l'air d'échappement
1
2
N°
d'illustration
du schéma
Description Remarque
D1
Unique
①
Presser le palpeur de sécurité (dispositif de
sécurité) contre la surface de travail�
②
Appuyer sur la gâchette pour enfoncer
l'attache.
D2
Contact
①
Appuyer sur la gâchette.
②
Presser le palpeur de sécurité contre la
surface de travail pour enfoncer une attache.
Chaque fois que vous pressez le palpeur de
sécurité (dispositif de sécurité) contre la surface
de travail, une attache est enfoncée.
E1
Option déclenchement
automatique
Ces outils sont équipés d'un réglage de la
vitesse d'enfoncement. Pour régler la vitesse,
tourner la vis de trois tours maximum dans le
sens inverse des aiguilles d'une montre pour
augmenter la vitesse d'enfoncement. Tourner
la vis de trois tours maximum dans le sens des
aiguilles d'une montre pour ralentir la vitesse
d'enfoncement. Pour un fonctionnement à
tir simple, appuyer sur la gâchette seulement
partiellement. Pour un fonctionnement automa-
tique, appuyer à fond sur la gâchette.
E2
Option déclenchement
automatique
Cet outil est équipé d'un réglage de la vitesse
d'enfoncement. Pour régler la vitesse, tourner
la vis de trois tours maximum dans le sens
inverse des aiguilles d'une montre (Q) pour
augmenter la vitesse d'enfoncement. Tourner
la vis de trois tours maximum dans le sens
des aiguilles d'une montre (P) pour ralentir
la vitesse.
F1
Portique
Déverrouiller le loquet EZ-Clear et ouvrir le
portique.
2
1
FR
