Instalacja rury odprowadzającej
ciepłe powietrze
1
Przymocuj siatkę przeciw owadom
na kołnierzu do zamocowania rury
odprowadzającej ciepłe powietrze
w otworze szyby okna.
Starannie zamocuj siatkę przeciw owa-
dom, aby się upewnić, że 4 wypustki w
kołnierzu do zamocowania rury odpro-
wadzającej ciepłe powietrze w otworze
szyby okna dokładnie pasują do 4 otwo-
rów na siatce.
2
Przymocuj kołnierz do rury odpro-
wadzającej ciepłe powietrze.
Rozciągnij jeden koniec rury odprowa-
dzającej ciepłe powietrze i wsuń do koł-
nierza, a następnie obracaj do oporu (ok.
3 obroty).
Upewnij się, że rura i kołnierz zostały
starannie połączone.
3
Zamocuj osłonę przeciwdeszczo-
wą na siatce przeciw owadom.
Wsuń wszystkie 3 wypustki, znajdujące
się na każdej osłonie przeciwdeszczowej,
do otworów na siatce przeciw owadom.
Bok „A” będzie znajdował się teraz u góry,
jak pokazano na rysunku.

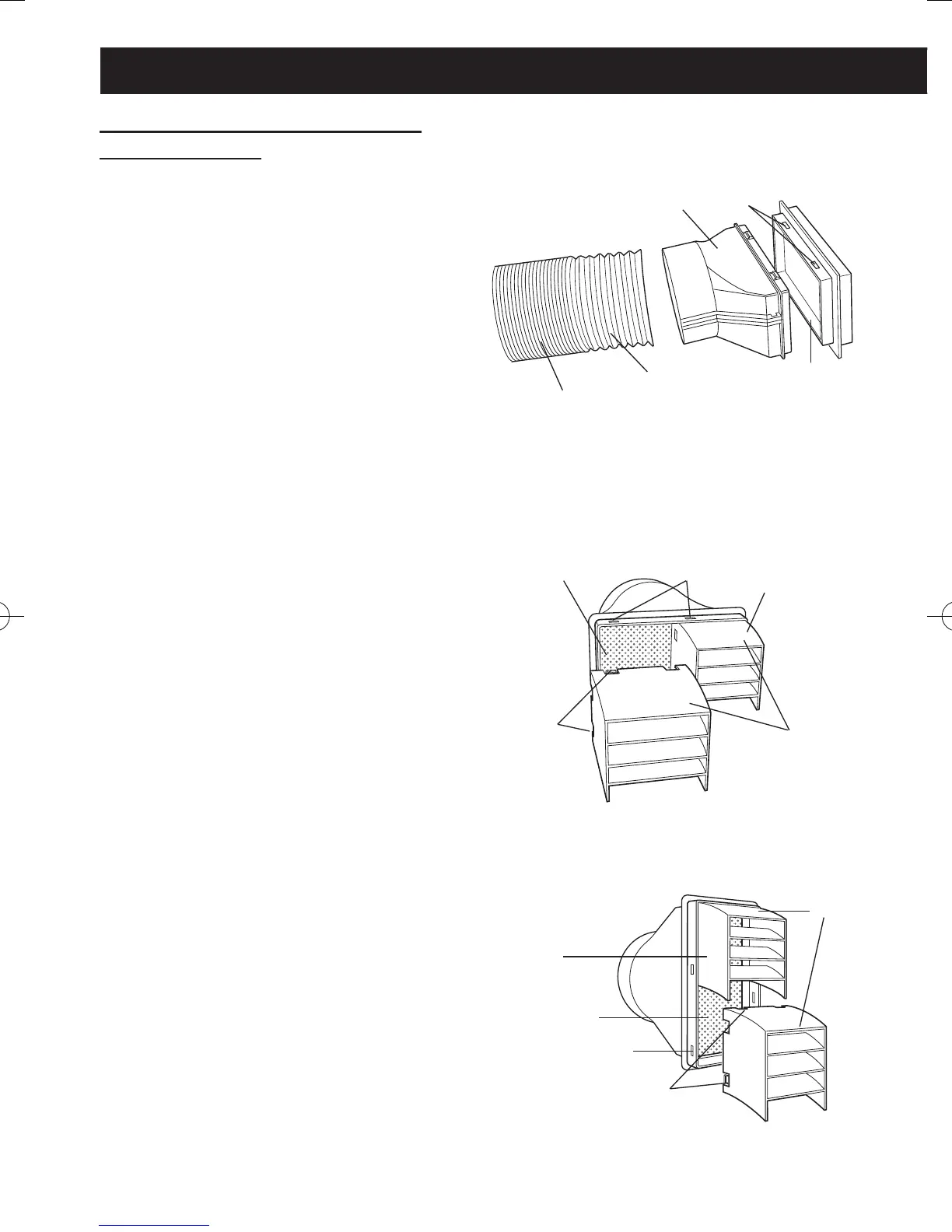

INSTALACJA I DEMONTAŻ RURY ODPROWADZAJĄCEJ CIEPŁE POWIETRZE
Rura
odprowadzająca
ciepłe powietrze
Kołnierz do zamocowania rury
odprowadzającej ciepłe powietrze
w otworze szyby okna
Rozciągnij
Otwór
Wypustka
Siatka przeciw
owadom
Osłona prze-
ciwdeszczowa
„A”
Siatka przeciw
owadom
Otwór
Otwór
Wypustka
Siatka przeciw owadom
Osłona przeciwdeszczowa
„A”
Umocowanie poziome
Umocowanie pionowe
