Sharp CV-P10PR - Installation Et Retrait du Tuyau Dechappement

FR-6

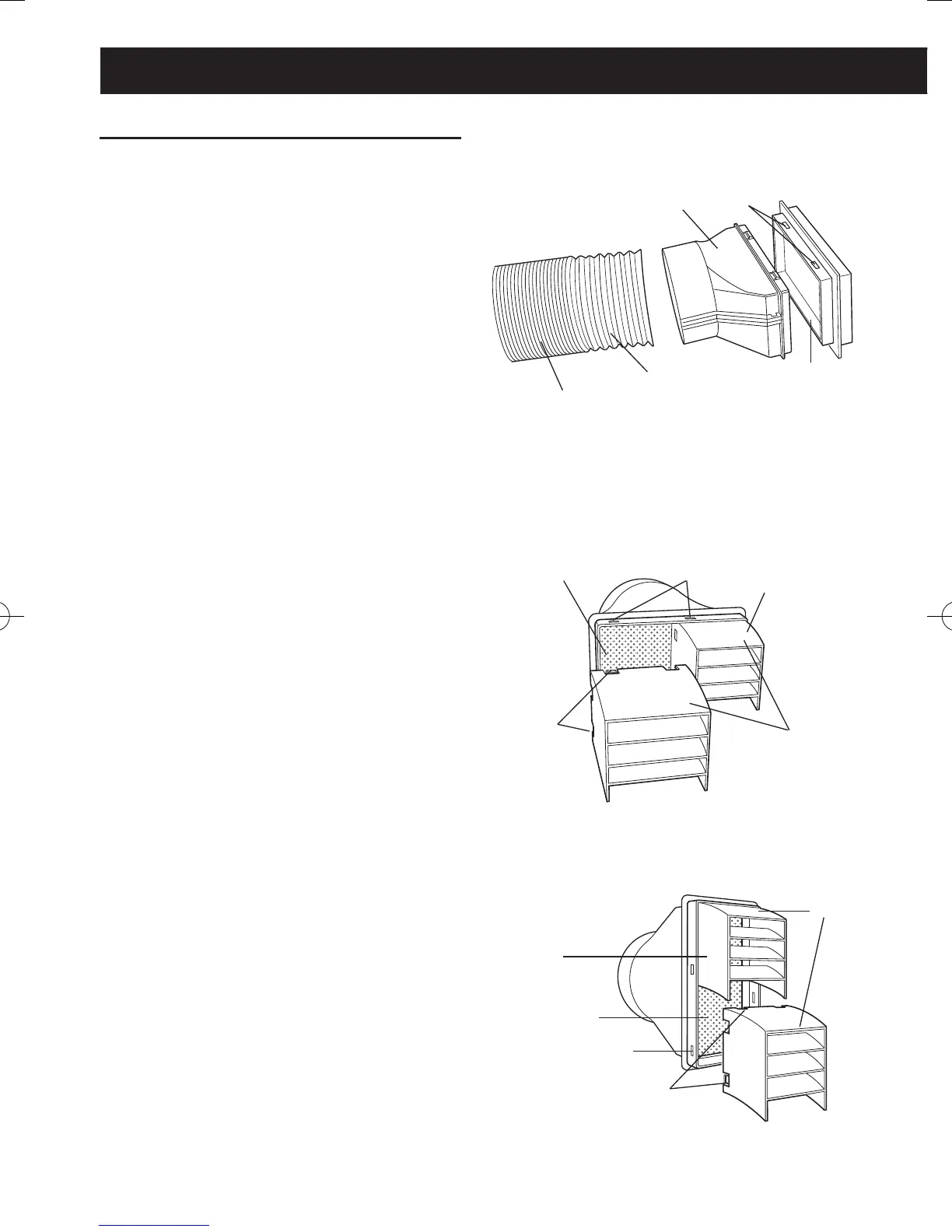

Installation du tuyau d'échappement
1
Attachez le filtre anti-insectes à
l'adaptateur de fenêtre.
Poussez fermement le ltre anti-insectes
fermement pour vous assurer que les
quatre xations de l'adaptateur de fe-
nêtre sont bien rentrées dans les quatre
orice du ltres.
2
Attachez l'adaptateur de fenêtre
au tuyau de vidange.
Etendez l'une des extrémités du tuyau
de vidange et insérez-le dans l'adapta-
teur de fenêtre, puis tournez-le (environ
3 fois) jusqu'à ce qu'il soit bloqué.
Assurez-vous que l'assemblage est bien
solide.
3
Attachez les capots anti-pluie au
ltreanti-insectes.
Insérez les trois fixations sur chaque
capot anti-pluie dans les orices du ltre
anti-insectes.
Le côté "A" doit à présent être en haut,
tel qu'indiqué dans le diagramme.
INSTALLATION ET RETRAIT DU TUYAU D'ECHAPPEMENT
Tuyau
d'échappement
Adaptateur de
fenêtre
Partie
détendue
Orice
Fixation
Filtre anti-insectes
Capot anti-pluie
"A"
Filtre anti-insectes
Orice
Orice
Fixation
Filtre anti-insectes
Capot anti-pluie
"A"
Placé horizontalement
Placé verticalement
