45
PG-A10S
PG-A10S-SL
AN-A10T

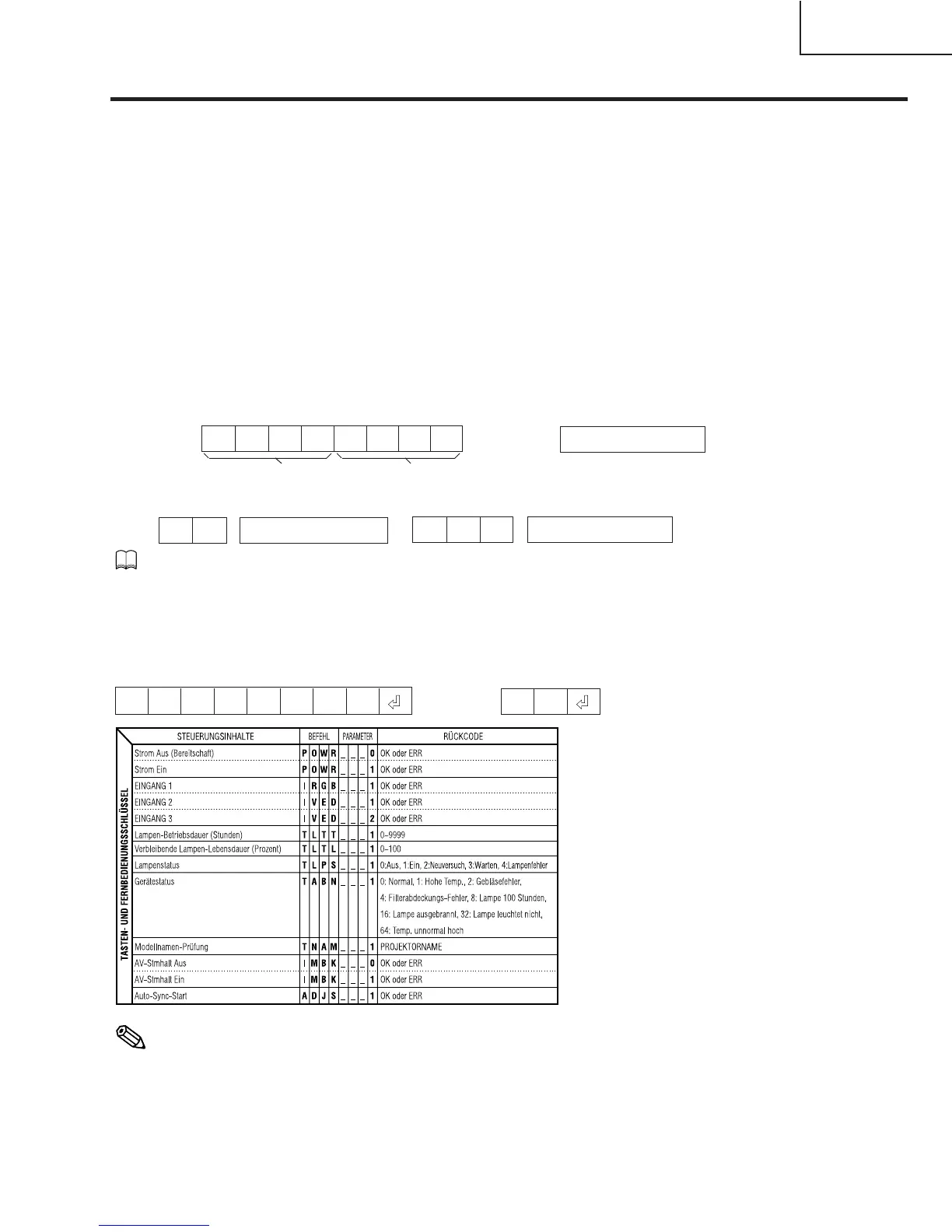

RS-232C-Spezifikationen und Befehlseinstellungen
→
←
POWR _1__ OK
ProjektorComputer
Hinweis
•
Wenn in der Tabellensparte Parameter ein Unterstrich (_) erscheint, geben Sie bitte
ein
Leerzeichen ein. Wenn ein Stern
(*) erscheint, geben Sie einen Wert innerhalb der in Klammern unter STEUERUNGSINHALTE angegebenen Spanne ein.
PC-Steuerung
Der Projektor kann durch einen Anschluss an einen Computer über ein serielles RS-232C-Steuerkabel (im Handel erhältlich)
über den Computer gesteuert werden.
Kommunikationsbedingungen
Legen Sie die seriellen Porteinstellungen des Computers so fest, dass sie denen der Tabelle entsprechen.
Signalformat: Entspricht dem RS-232C-Standard.
Baud-Rate: 9.600 Bps
Datenlänge: 8 Bit
Paritätsbit: Keine
Stopp-Bit: 1 Bit
Flusssteuerung: Keine
Grundfor mat
Computerbefehle werden in folgender Reihenfolge gesendet: Befehl, Parameter und Rückcode. Nachdem
der Projektor den Computerbefehl ausgeführt hat, sendet er einen Antwortcode an den Computer.
Info
• Wird mehr als ein Code gesendet, dann wird jeder Befehl erst nach der Verifizierung des Empfangs der
Antwort für den vorangegangenen Befehl vom Projektor gesendet.
Befehle
Beispiel: Wenn der Projektor eingeschaltet wird, folgende Einstellung durchführen:
Problemantwort (Kommunikationsfehler oder inkorrekter Befehl)
Rückcode (0DH)
C1 C2 C3 C4 P1 P2 P3 P4
Antwortcodeformat
Normalantwort
O K
E R R
Befehl 4-stellig Parameter 4-stellig
Befehlsformat
Rückcode (0DH)
Rückcode (0DH)
