46
PG-A10S
PG-A10S-SL
AN-A10T

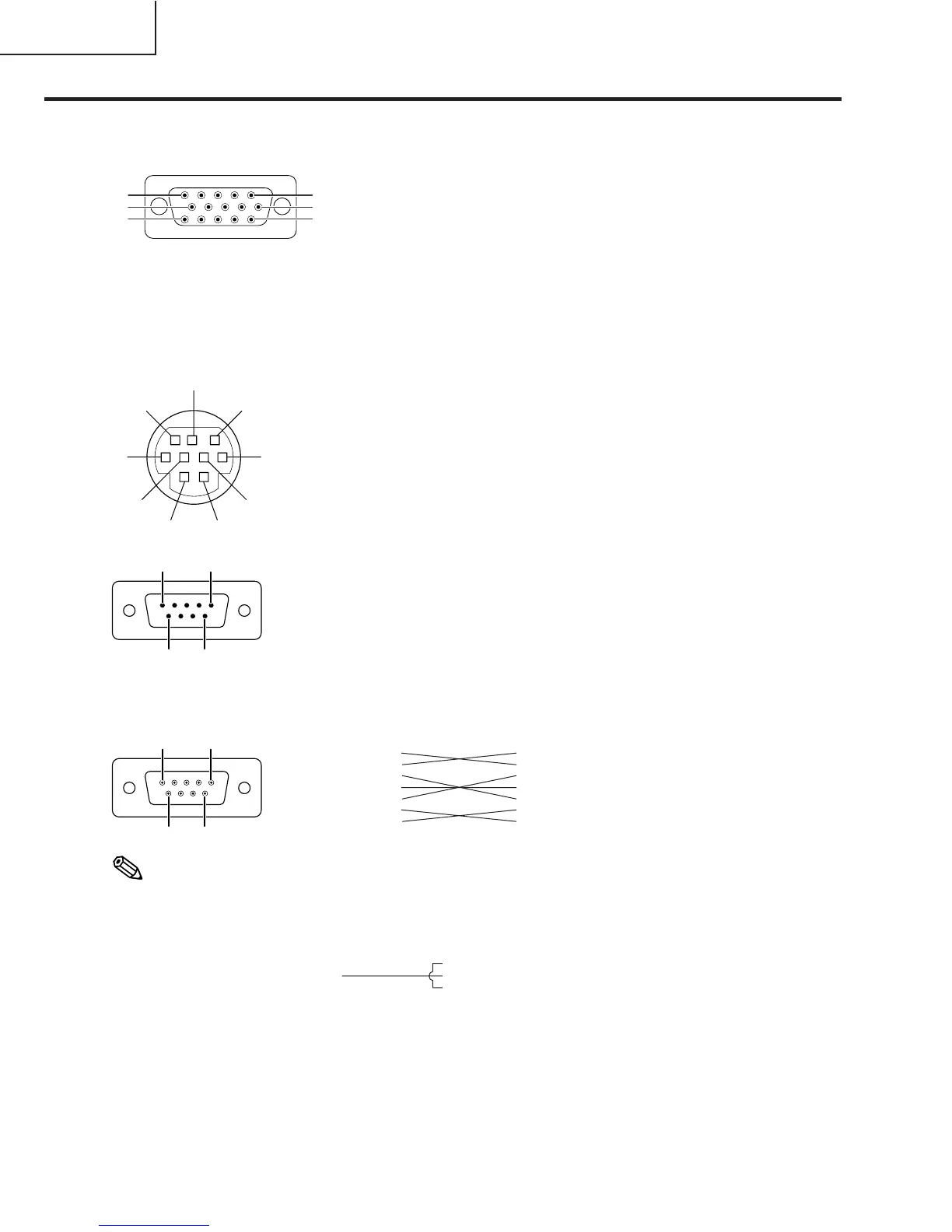

Pin-Belegung
15
69
8
9
6
5
21
4
3
7
RS-232-Anschluss: 9-Pin Mini-DIN weiblich
Pin-Nr. Signal Name I/O Referenz
1 Nicht angeschlossen
2 RD Daten empfangen Eingang Interner Stromkreisanschluss
3 SD Daten senden Ausgang Interner Stromkreisanschluss
4 Nicht angeschlossen
5 SG Signalerde Interner Stromkreisanschluss
6 Nicht angeschlossen
7 Nicht angeschlossen
8 Nicht angeschlossen
9 Nicht angeschlossen
9-Pin D-Sub männlich des DIN-D-Sub-RS-232C-Adapters
Pin-Nr. Signal Name I/O Referenz
1 Nicht angeschlossen
2 RD Daten empfangen Eingang Interner Stromkreisanschluss
3 SD Daten senden Ausgang Interner Stromkreisanschluss
4 Nicht angeschlossen
5 SG Signalerde Interner Stromkreisanschluss
6 Nicht angeschlossen
7 Nicht angeschlossen
8 Nicht angeschlossen
9 Nicht angeschlossen
RS-232C Kabel empfohlene Verbindung: 9-Pin-D-Sub weiblich
Pin-Nr. Signal Pin-Nr. Signal
1CD 1 CD
2RD 2 RD
3SD 3 SD
4ER 4 ER
5SG 5 SG
6DR 6 DR
7RS 7 RS
8CS 8 CS
9CI 9 CI
Hinweis
• Je nach verwendetem Steuergerät ist es unter Umständen erforderlich, Pin 4 und Pin 6 am Steuergerät (z.B.
am PC) anzuschlie§en.
INPUT-1-RGB-Signalanschluss: 15-Pin Mini-D-Sub weiblich
RGB-Eingang
1. Videoeingang (rot)
2. Videoausgang (grün/Sync. auf grün)
3. Videoausgabe (blau)
4. Nicht angeschlossen
5. Nicht angeschlossen
6. Erde (rot)
7. Erde (grün/Sync. auf grün)
8. Erde (blau)
9. nicht angeschlossen
10. GND
11. Nicht angeschlossen
12. Bi-direktionale Daten
13. Horizontal-Sync-Signal
14. Vertikal-Sync-Signal
15. Datentakt
Komponenteneingang
1. P
R
(C
R
)
2. Y
3. P
B
(C
B
)
4. Nicht angeschlossen
5. Nicht angeschlossen
6. Erde (P
R
)
7. Erde (Y)
8. Erde (P
B
)
9. Nicht angeschlossen
10. Nicht angeschlossen
11. Nicht angeschlossen
12. Nicht angeschlossen
13. Nicht angeschlossen
14. Nicht angeschlossen
15. Nicht angeschlossen
51
96
Projektor
Pin-Nr.
4
5
6
PC
Pin-Nr.
4
5
6
5
10
15
1
6
11
