General Information

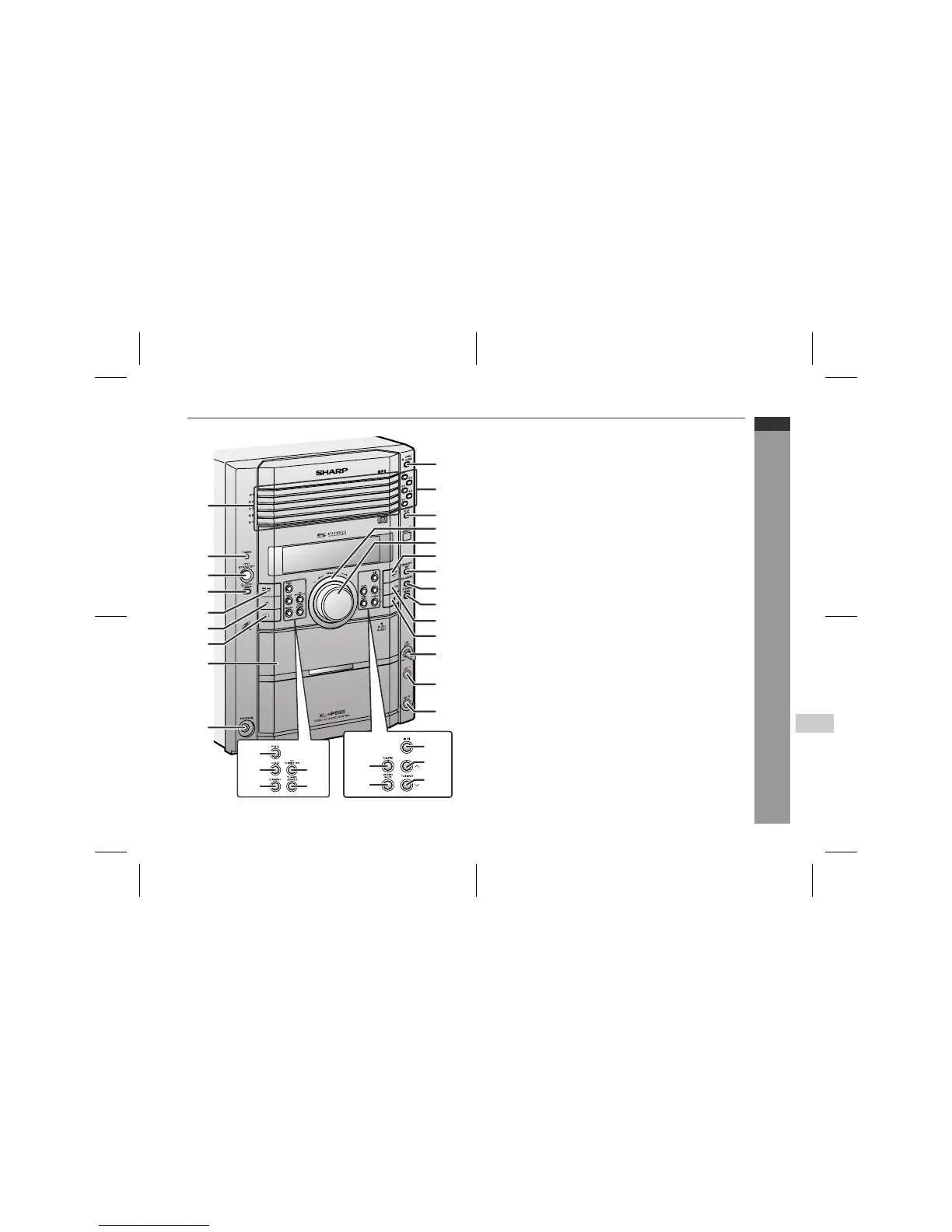

Controls and indicators
" Front panel
Reference page
1. Disc Trays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2.Timer Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
3.On/Stand-by Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4.Clock/Timer Button . . . . . . . . . . . . . . . . . . . . . . . . . 17, 40, 43
5. Video CD Skip or Previous, CD/MP3 Disc Track Down or
Fast Reverse, Tape Fast Wind, Tuner Preset Down,
Time Down Button . . . . . . . . . . . . . . . . . . . . . . . 17, 21, 32, 34
6. Tape Reverse Play Button . . . . . . . . . . . . . . . . . . . . . . . . . . 33
7.Tape Reverse Mode Select Button . . . . . . . . . . . . . . . . . . . 33
8.Cassette Compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
9. Headphone Socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
10.Disc Tray Open/Close Button . . . . . . . . . . . . . . . . . . . . . . . 20
11.Disc Number Select Buttons . . . . . . . . . . . . . . . . . . . . . . . . 20
12.Disc Direct Play Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
13.Illumination Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
14.Volume Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
15. Video CD Skip or Next, CD/MP3 Disc Track Up or
Fast Forward, Tape Fast Wind, Tuner Preset Up,
Time Up Button . . . . . . . . . . . . . . . . . . . . . . . . . 17, 21, 32, 34
16. Memory/Set Button . . . . . . . . . . . . . . . . . . . 17, 29, 32, 40, 43
17.Equaliser Mode Select Button . . . . . . . . . . . . . . . . . . . . . . 16
18. Extra Bass/Demo Mode Button . . . . . . . . . . . . . . . . . . 13, 16
19. Video CD Play or Repeat or Select or Resume,
CD/MP3 Disc Play or Repeat,
Tape Forward Play Button . . . . . . . . . . . . . . . . 20, 26, 28, 33
20. Video CD Stop or Return,
CD/MP3 Disc/Tape Stop Button . . . . . . . . . . . . . . . 21, 22, 34
21.Microphone Level Control . . . . . . . . . . . . . . . . . . . . . . . . . . 35
22. Microphone Socket 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
23. Microphone Socket 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
24. Video CD Playback Control Button . . . . . . . . . . . . . . . . . . 22
25.Video CD On Screen Display On/Off Button . . . . . . . . . . . 27
26.Video CD Digest/Time Search Button . . . . . . . . . . . . . 25, 26
27.Video CD/CD/MP3 Disc Button . . . . . . . . . . . . . . . . . . . . . . 20
28.Tuner (Band) Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
29.Tape Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
30.Video/Auxiliary Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
31.Tape Record Pause Button . . . . . . . . . . . . . . . . . . . . . . 38, 39
32.Tuning Up Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
33.Tuning Down Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
