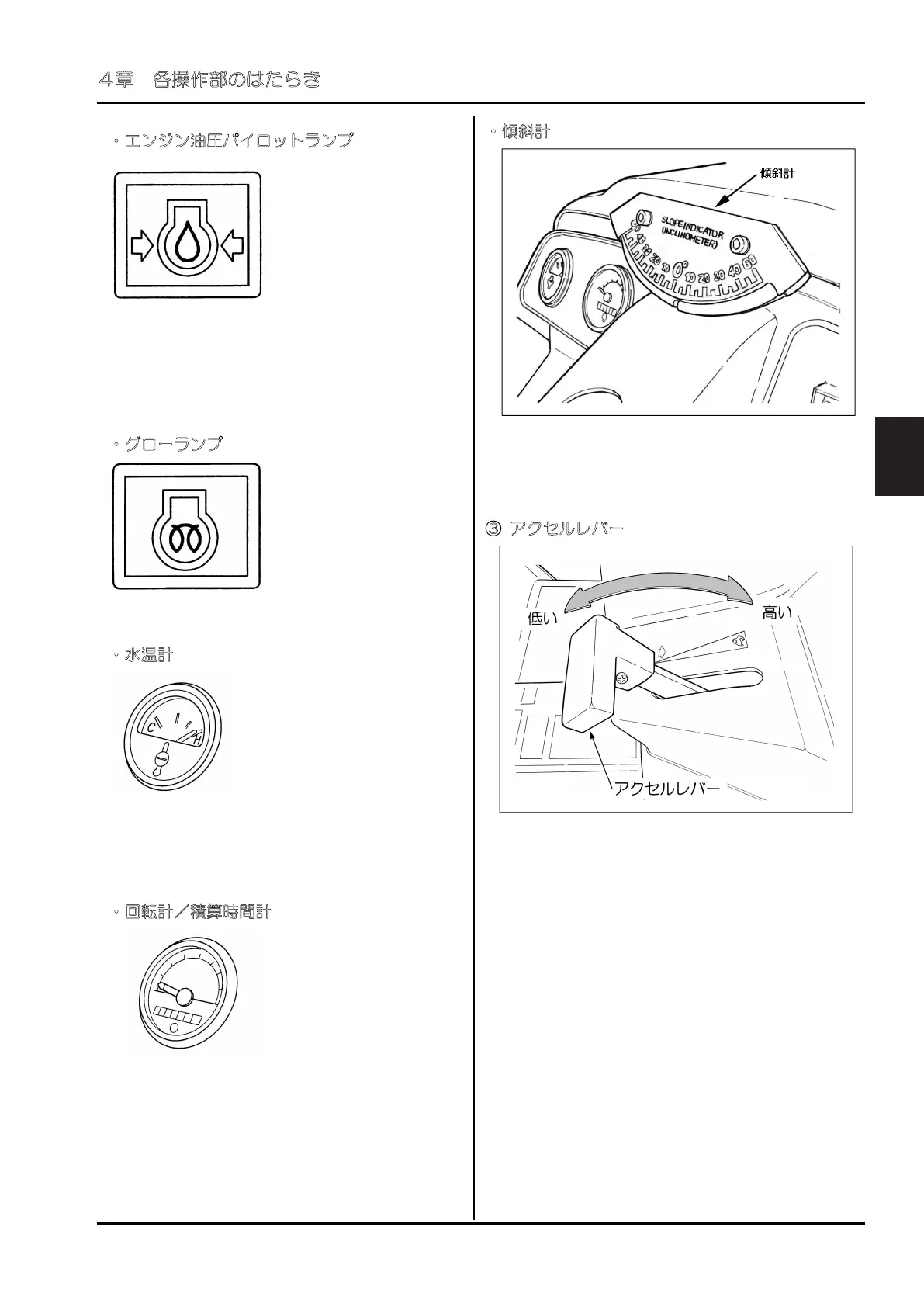

４章 各操作部のはたらき
・傾斜計
車体の傾斜を示します。25°以上では使用しな
いでください。
③
アクセルレバー
エンジン回転を速くしたり、遅くしたりするの
に使用します。レバーを手前へ引くと、エンジ
ン回転が低くなります。レバーを前へ押すと、
エンジン回転が高くなります。
•エンジン油圧パイロットランプ
•
グローランプ
•
水温計
•
回転計／積算時間計
メインスイッチを｢ON｣位
置にするとランプが点灯
し、エンジンが始動する
とランプは消えます。
エンジンが回転中にラン
プが点灯するときは、潤
滑圧力回路に異常が発生
したからです。
すぐにエンジンを停止し
て点検してください。
メインスイッチを｢ON｣位
置にすると、ランプが点
灯してヒータに通電した
ことを示します。
メインスイッチを
｢START｣位置に回し、エン
ジンを始動します。
運転中の冷却水温度を指
針で示します。
針が｢H｣位置を示した場
合は、エンジンがオーバ
ーヒートのおそれがあり
ます。エンジン水温計の
ランプが点灯しなくても
作業を中断して点検して
ください。
回転中はエンジン回転を
指針で示します。積算時
間計は、機械の使用時間
を数字で示します。
右端の白文字の数値を６
倍すると『分』単位の時
間になります。
