9 章 定期の点検・整備のしかた

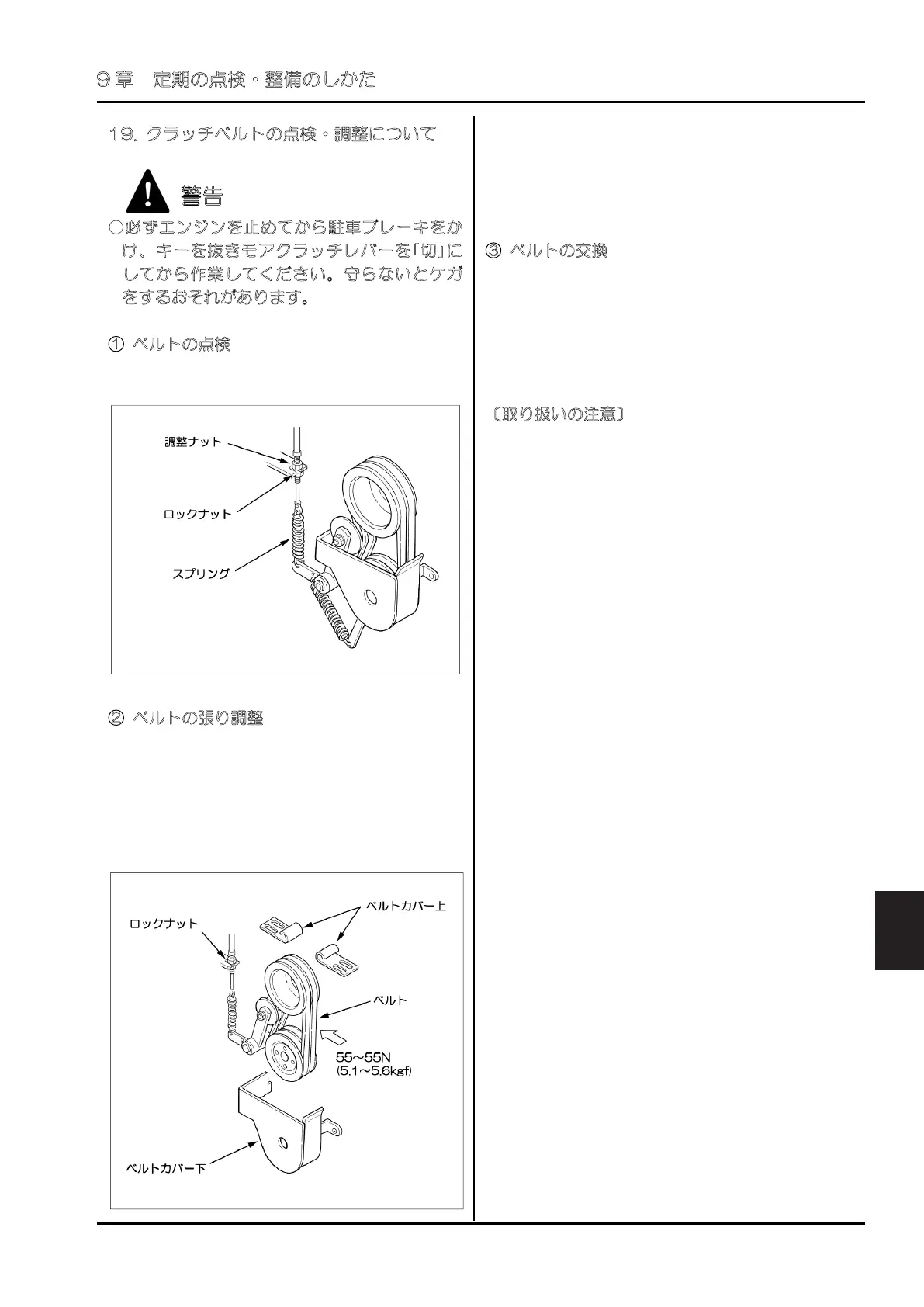

19. クラッチベルトの点検・調整について
●
必ずエンジンを止めてから駐車ブレーキをか
け、キーを抜きモアクラッチレバーを｢切｣に
してから作業してください。守らないとケガ
をするおそれがあります。
①
ベルトの点検
(1) ボンネットを開けてください。
(2) ベルトの摩耗・損傷を点検してください。
②
ベルトの張り調整
(1)ボンネットを開けてください。
(2)モアクラッチレバー｢入｣の位置にして、ベ
ルトの張りを調整します。ベルトの張り
は、ほぼ中央を 49N(5kgf)で押して 5mm
たわむ状態が適正ですので、下記により調
整してください。
(3)テンションワイヤーのロックナットをゆる
め、ワイヤーの長さを調整してください。
(4)ベルトの張りが適正になったらロックナッ
トを締め付けます。
③
ベルトの交換
(1) ボンネットを開けてください。
(2) モアクラッチレバー｢切｣にしてください。
(3) ベルトカバー上下を外してください。
(4) ベルトを交換して、前頁のベルトの張り調整
を行なってください。
〔
取り扱いの注意〕
●ベルトを新品と交換する場合は、２本をセットで
交換してください。
警告
