22
Anschließen der Komponenten
②
④
①
7
8
6
5
1
2
3
4
7
8
6
5
1
2
3
4
③

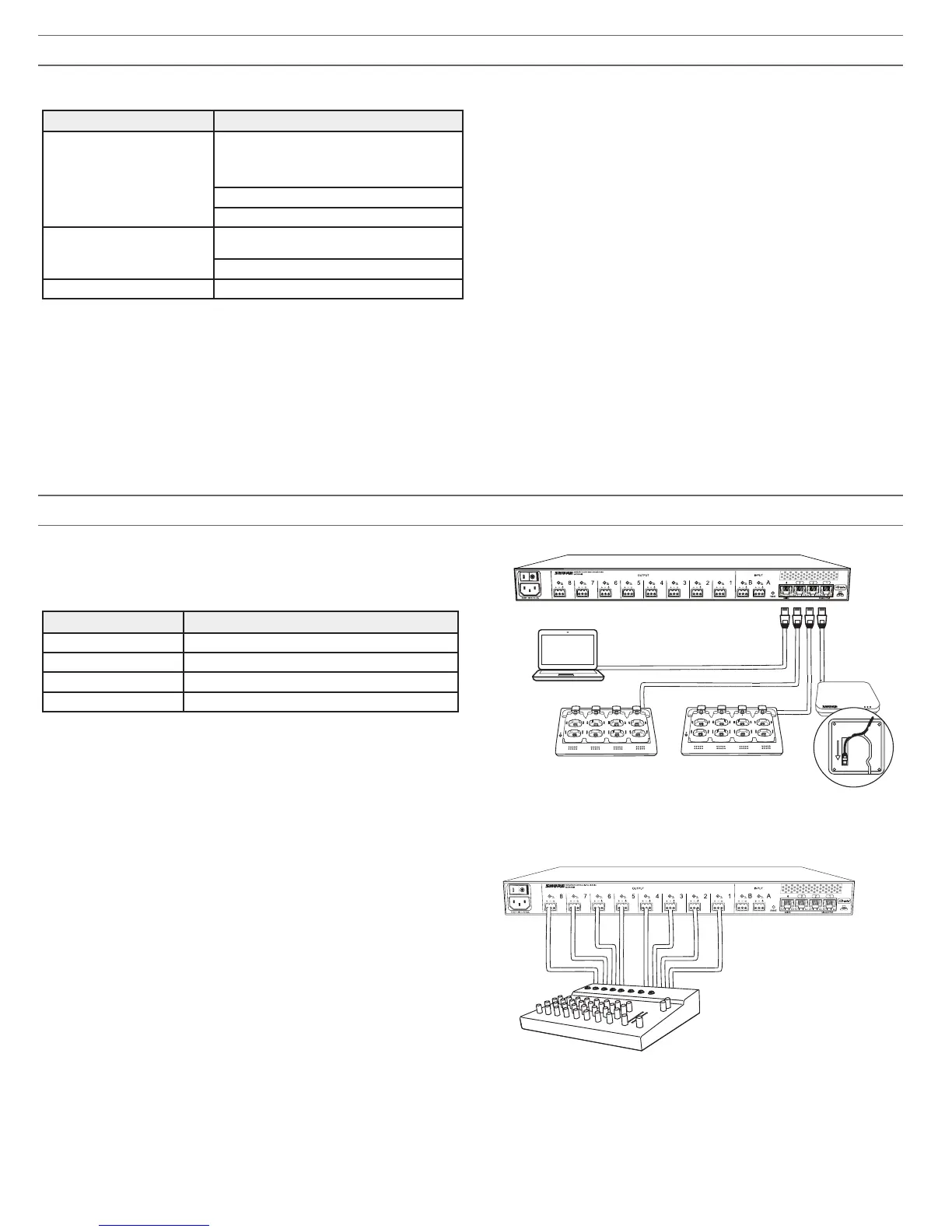

1. Anschließen der MXW-Komponenten
Abgeschirmte Ethernet-Kabel verwenden, um die MXW-Komponenten
miteinander zu verbinden. Den 4-Port-Switch an der Audio-Netzwerk-Schnittstelle
(ANI) verwenden oder alle Komponenten an einen separaten Gigabit-Switch
anschließen.
ANI-Netzwerkanschluss Zu Komponente
① Anschluss 1 (PoE) Access Point Transceiver (APT)
② Anschluss 2 Vernetzte Ladestation (NCS)
③ Anschluss 3 (Optional) Zusätzliche NCS
④ Anschluss 4 Computer
Hinweis: Die MXW-Geräte sind standardmäßig auf automatischen (DHCP) Modus
eingestellt, um die kompatiblen IP-Einstellungen automatisch zu konfigurieren.
Wenn kein DHCP-Server vorhanden ist, verwenden die Geräte ein Link Local
(169.254.x.x) Adressenformat.
Im Lieferumfang enthaltenes Zubehör
Komponente Zubehör
Access Point Transceiver (APT)
Shure USB-Stick (enthält die Anwendung
Shure Web Device Discovery, die Anwendung
Shure Firmware Update Manager und
Bedienungsanleitungen)
Befestigungsplatte
Lackierbare Abdeckung
Audio-Netzwerk-Schnittstelle (ANI)
Befestigungsteilesatz (Rack-Befestigungsschrauben,
Kabelanschluss-Baugruppen)
IEC-Netzkabel
Vernetzte Ladestation (NCS) Gleichstromadapter
Zusätzliche Geräte
Audiokabel
Abgeschirmte Audiokabel zum Anschließen der ANI an einen Mischer, einen
digitalen Signalprozessor oder ein Telekonferenzgerät verwenden.
Ethernet-Kabel
Abgeschirmte Cat5e (oder höhere) Kabel zur Vernetzung der MXW-
Komponenten verwenden.
Computer
Einen PC oder Mac verwenden, um die Benutzeroberfläche des MXW-Systems
über einen Webbrowser aufzurufen.
Geräteinventar
2. Anschließen der ANI-Analogausgänge
Abgeschirmte Audiokabel verwenden, um die Ausgänge der ANI mit einem
Mischer, digitalen Signalprozessor oder Telekonferenzgerät zu verbinden. (Den
im Lieferumfang der ANI enthaltenen Befestigungsteilesatz verwenden, um die
Kabel vorschriftsmäßig an die Blockstecker anzuschließen.)
