42
Collegamento dei componenti
②
④
①
7
8
6
5
1
2
3
4
7
8
6
5
1
2
3
4
③

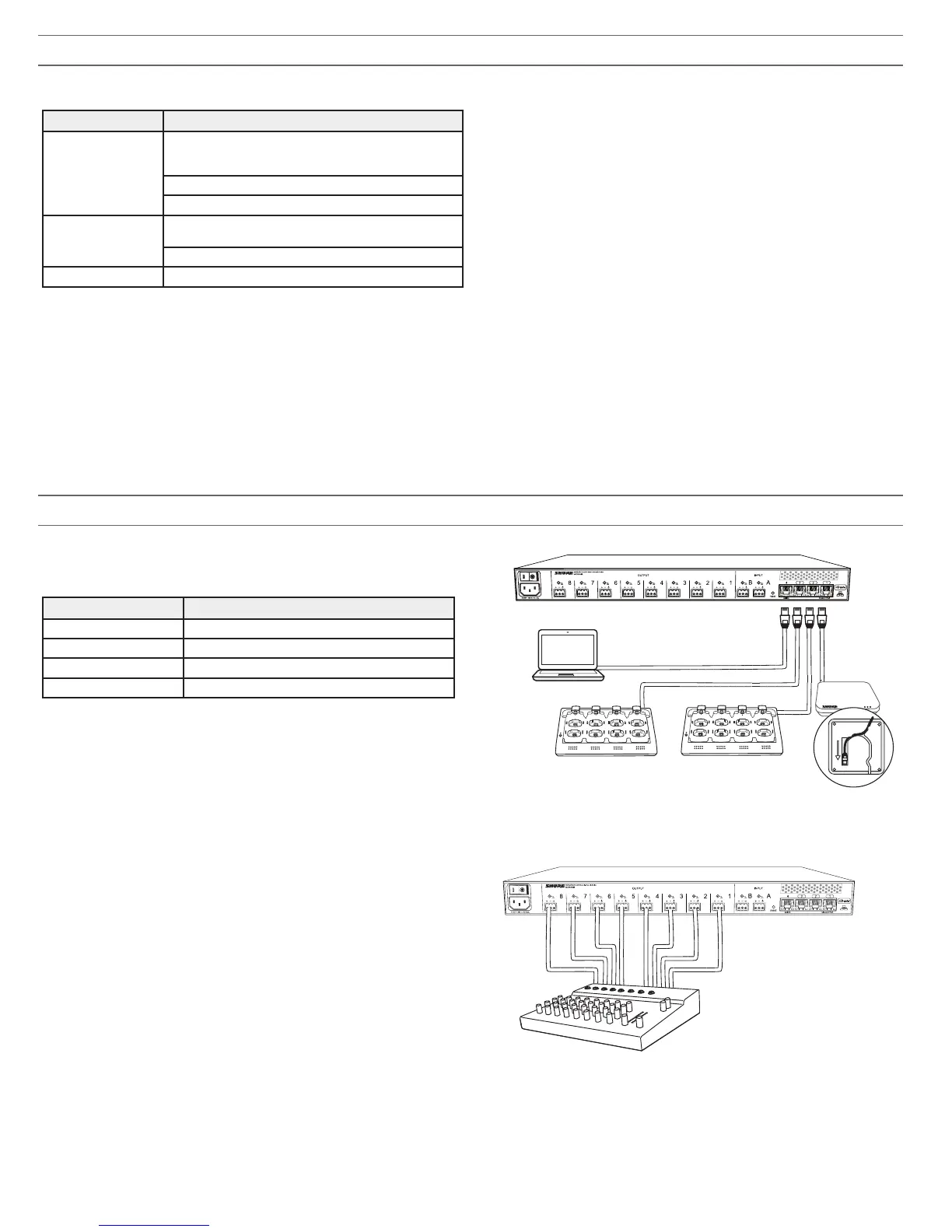

1. Collegamento dei componenti MXW
Realizzate l'interconnessione dei componenti MXW usando i cavi Ethernet
schermati. Usate lo switch a 4 porte sull'interfaccia di rete audio (ANI) o collegate
tutti i componenti a uno switch Gigabit separato.
Porta di rete ANI A componente
① Porta 1 (PoE) Ricetrasmettitore per access point (APT)
② Porta 2 Stazione di carica in rete (NCS)
③ Porta 3 NCS aggiuntiva (opzionale)
④ Porta 4 Computer
Nota: come impostazione predefinita, i dispositivi MXW sono impostati sulla
modalità automatica (DHCP) in modo da essere automaticamente configurati sulla
base delle impostazioni IP compatibili. In assenza di un server DHCP, i dispositivi
utilizzeranno un formato di indirizzo Link Local (169.254.x.x).
Accessori inclusi
Componente Accessorio
APT
Unità flash USB Shure (contiene le applicazioni Shure Web
Device Discovery, Shure Firmware Update Manager e i manuali
utente)
Piastra di montaggio
Rivestimento verniciabile
ANI
Kit componenti di fissaggio (viti per installazione su rack,
connettori per cavi)
Cavo di alimentazione IEC
NCS Adattatore di alimentazione c.c.
Componenti aggiuntivi
Cavi audio
I cavi audio schermati permettono di collegare l'ANI a un mixer, DSP o un
dispositivo per teleconferenza.
Cavi Ethernet
I cavi schermati Cat5e (o di categoria superiore) permettono di collegare alla rete
i componenti MXW.
Computer
Utilizzate un PC o Mac per accedere all'interfaccia del sistema MXW da un
browser Web.
Inventario delle apparecchiature
2. Connessione delle uscite analogiche dell'ANI
Usate i cavi audio schermati per collegare le uscite dell'ANI a un mixer, DSP o
dispositivo per teleconferenza (fate riferimento al kit di componenti di fissaggio
in dotazione con l'ANI per garantire il corretto collegamento dei cavi sui
connettori).
