43

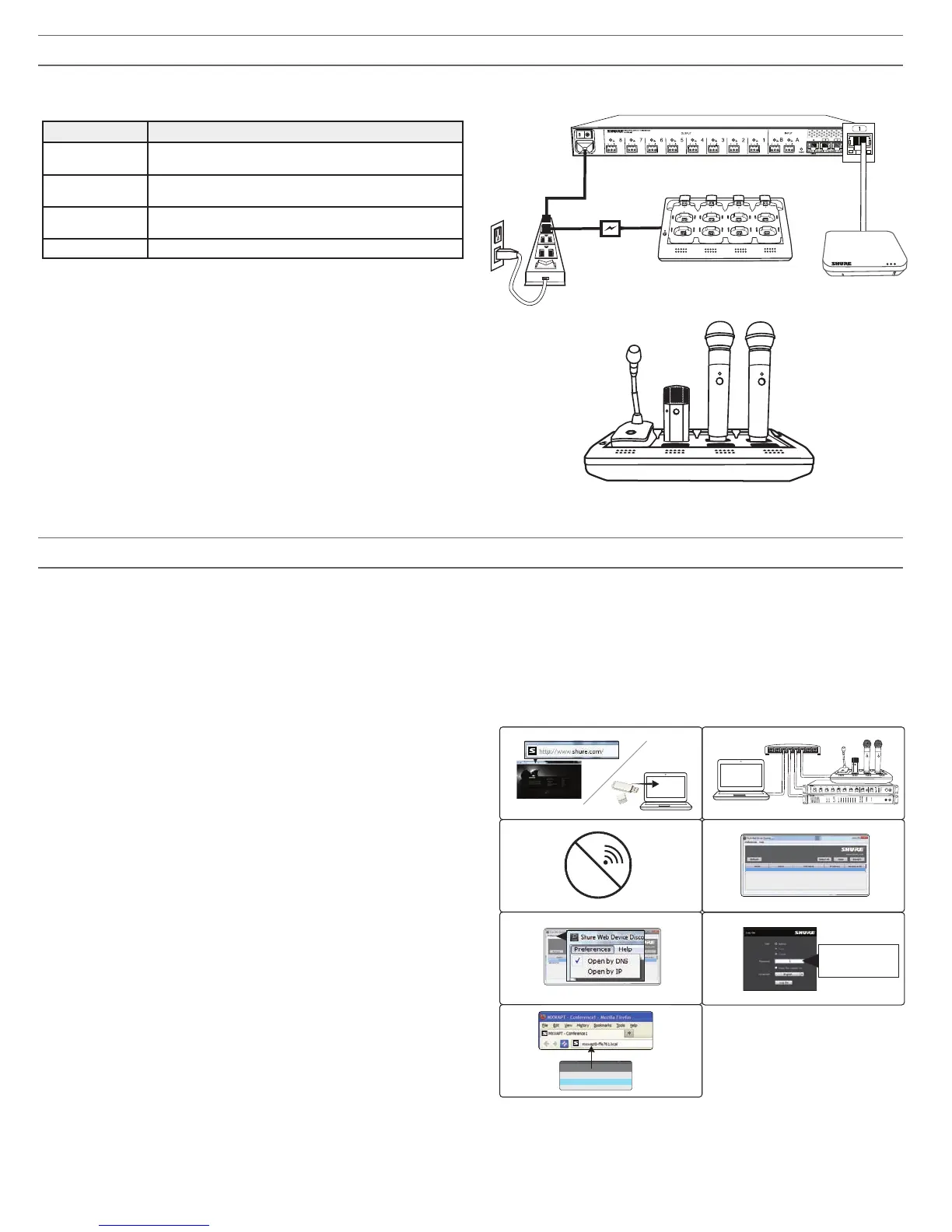

Alimentazione
Collegate a una sorgente di alimentazione e accendete i componenti.
I LED su ciascun componente si illuminano.
Componente Sorgente di alimentazione
① ANI
Collegate il cavo IEC a una sorgente di alimentazione CA e
accendete il sistema tramite l'interruttore generale.
② APT
Collegate alla porta 1 dell'ANI per l'alimentazione PoE. Non vi è
alcun interruttore generale.
③ NCS
Collegate il PS45 a una sorgente di alimentazione CA e accendete
il sistema tramite l'interruttore generale.
④ Trasmettitori Caricate i trasmettitori al massimo della capacità prima dell'uso.
①
②
③
7
8
6
5
1
2
3
4
Class 0 PoE
1. Installate l'applicazione Shure Web Device Discovery.
Scaricate l'applicazione Shure Web Device Discovery da www.shure.com o
dalla penna USB in dotazione con il ricetrasmettitore per access point MXW (lo
strumento Bonjour, necessario per l'esplorazione del dispositivo, è fornito insieme
all'applicazione e verrà installato automaticamente).
2. Verificate che il computer sia connesso alla rete MXW.
Il computer accede al software di controllo da un server Web incorporato sul
dispositivo. Tutti i dispositivi in rete devono essere connessi alla stessa rete (e
impostati sulla stessa sottorete).
3. Disattivate il WiFi.
Disattivate il WiFi sul PC per forzare l'accesso all'interfaccia di rete cablata.
4. Lanciate l'applicazione Shure Web Device Discovery.
Aprite l'applicazione per visualizzare tutti i dispositivi Shure sulla rete provvisti di
server incorporato per il software di controllo (MXWAPT, MXWANI e SCM820).
Usate il pulsante Identifica per provocare l'accensione del LED di un dispositivo e
semplificarne l'identificazione.
5. Aprite il software di controllo MXW.
Fate doppio clic su un ricetrasmettitore per access point qualsiasi per aprire il
software di controllo del sistema MXW. Fate doppio clic su un'interfaccia di rete
audio per aprire l'interfaccia software del dispositivo specifico. L'applicazione può
aprire il software di controllo tramite indirizzo IP o nome DNS (selezionabile dal
menu a discesa Preferenze).
6. Inserite la password predefinita.
Inserite la password predefinita 'admin' per accedere al software di controllo.
7. Create un segnalibro per la pagina Web (raccomandato)
Create un segnalibro per l'indirizzo IP del dispositivo, se impostato su indirizzo
IP statico. Create un segnalibro del nome DNS del dispositivo se la modalità IP è
impostata su automatica (DHCP).
Accesso al software di controllo MXW
Il sistema MXW utilizza un software di controllo integrato nel dispositivo che permette di controllare in remoto tutte le principali funzioni di configurazione, monitoraggio e gestione. Il
software è accessibile da qualsiasi PC o Mac connesso alla rete e si apre in un browser Web tramite Adobe
®
Flash
®
.
Esistono due diverse interfacce di controllo per il sistema MXW:
• software di controllo MXW, accessibile dal ricetrasmettitore per access point e utilizzabile per la gestione del sistema MXW;
• software di controllo dell'interfaccia di rete audio, accessibile dall'interfaccia di rete audio e utilizzabile per la gestione esclusiva del dispositivo.
I seguenti passaggi descrivono la procedura per accedere al software di controllo MXW.
④
③
②
MXWANI8 mxwani8-ffeee5.local
192.168.200.22
Dante
Dante
ROOM 5
MXWAPT8
mxwapt8-ffaaa2.local
192.168.200.23
CONFERENCE
④
①
⑦
⑥
admin
MXWANI8 mxwani8-ffeee5.local
192.168.200.22
Dante
Dante
ROOM 5
MXWAPT8
mxwapt8-ffaaa2.local
192.168.200.23
CONFERENCE
⑤
mxwani-aa1.local
192-168-200-22
ANI 1
mxwapt8-ffe761.local
192-168-200-23
APT 1
Name DNS name IP Address
Wi-Fi
lockout
power
ethernet
network audio
push to solo | hold to mute
-9
-18
-24
-36
-48
-60
0
-9
-12
-18
-24
0
aux
mic
adjust
line
sig/clip
mute
INPUT
A
sig/clip
mute
OUTPUT
HEADPHONE
Audio Network Interface
B
1
2
3
4
5
6
7
8
line
aux
MICROFLEX WIRELESS
AUX IN
MASTER
lockout
power
ethernet
network audio
automix link
dual mixer
LIM
A
B
-9
-18
-24
-36
-48
-60
0
gain
limiter
L+R SUM
gain
low cut
hi shelf
meter
push to solo | hold to mute
1 2 3 4 5 6 7 8
A B
HEADPHONE
IntelliMix
SCM820
®
