1. Abra uma Configuração
Use o aplicativo Shure Web Discovery para exibir todos os APTs (Transceptores
de Ponto de Acesso) MXW na rede. Clique duas vezes em um APT para abrir o
software, e vá para a guia Configuration.
2. Selecione um APT (Transceptor de Ponto de Acesso) para o
Grupo 1
Selecione um APT aberto no menu suspenso. Esta seleção determina se o Grupo
tem quatro ou oito canais (APT4 ou APT8).
Observação: O Grupo 1 deve incluir o APT que foi usado para abrir o software de
controle. Em seguida, outros APTs conectados (e abertos) estão disponíveis para
grupos adicionais.
3. Selecione a(s) Estação(ões) de Carga da Rede
Associe uma ou duas NCSs (Estações de Carga da Rede) ao ponto de acesso.
Há duas razões para associar mais de um carregador:
Ao usar dois carregadores de quatro canais para um ponto de acesso
de oito canais.
Ao usar microfones gooseneck. Os microfones gooseneck cobrem os
slots dianteiros e traseiros de um carregador, reduzindo à metade o
número de slots disponíveis. Por exemplo, dois carregadores de oito
canais são necessários para preencher um ponto de acesso de oito
canais com microfones gooseneck.
4. Selecione o(s) Dispositivo(s) de Saída de Áudio
Selecione um ou dois dispositivos de saída de áudio (MXWANI ou SCM820) para
rotear automaticamente os canais de áudio digital a partir do ponto de acesso.
Selecione um dos seguintes dispositivos:
Interface de Rede de Áudio (MXWANI) em variação de quatro ou oito
canais. Duas unidades de quatro canais ou uma unidade de oito canais
podem ser atribuídas a um APT de oito canais.
Mixer Shure SCM820 IntelliMix
®
. SCM820s habilitados para Dante
podem ser selecionados como a saída de áudio do Grupo. Isso roteia
automaticamente a entrada auxiliar do SCM820 para os microfones de
monitoração pessoal (canal esquerdo auxiliar do SCM820 para canais
MXW 1-4; canal auxiliar direito para canais MXW 5-8).
Observação: Os dados das associações do dispositivo e de Conexão do microfone
são armazenados persistentemente no dispositivo. Se o sistema MXW for desligado e,
em seguida reiniciado sem um computador, os dispositivos permanecerão associados
ao ponto de acesso.
Associação de Componentes a um Grupo
As instruções a seguir são para formar um Grupo MXW. Se um dispositivo não estiver disponível na janela suspensa, verifique se ele está “aberto” e na rede.
Dica: Use o botão ID para identificar um dispositivo. Isso envia um sinal ao dispositivo para piscar os LEDs para facilitar a identificação.
MXWANI8 mxwani8-ffeee5.local 192.168.200.22
Dante
Dante
ROOM 5
MXWAPT8
mxwapt8-ffaaa2.local
192.168.200.23
CONFERENCE
7
8
6
5
1
2
3
4
lockout
power
ethernet
network audio
push to solo | hold to mute
-9
-18
-24
-36
-48
-60
0
-9
-12
-18
-24
0
aux
mic
adjust
line
sig/clip
mute
INPUT
A
sig/clip
mute
OUTPUT
HEADPHONE
Audio Network Interface
B
1
2
3
4
5
6
7
8
line
aux
MICROFLEX WIRELESS
AUX IN
MASTER
lockout
power
ethernet
network audio
automix link
dual mixer
LIM
A
B
-9
-18
-24
-36
-48
-60
0
gain
limiter
L+R SUM
gain
low cut
hi shelf
meter
push to solo | hold to mute
1 2 3 4 5 6 7 8
A B
HEADPHONE
IntelliMix
SCM820
®
A B A B A B A B
2 3 4
5 6 7 8
1
2 3 41
x x x x
81 2 3 4 5 6 7
1 2 3 4
(none) (none) (none)(none)
1) 1) 1) 1)
2 3 41
x x x x
2
3
4
1
5 6 7 8
x
x x x
1 2 3 4
85 6 7
1 2 3 4 x x x x
(none)(none)
2) 2) 2) 2)
5 6
7 8
2 3 41
x x x x
21
x x
3 4
x x
3) 3)
5 6
7 8
2
3 4
1
4)

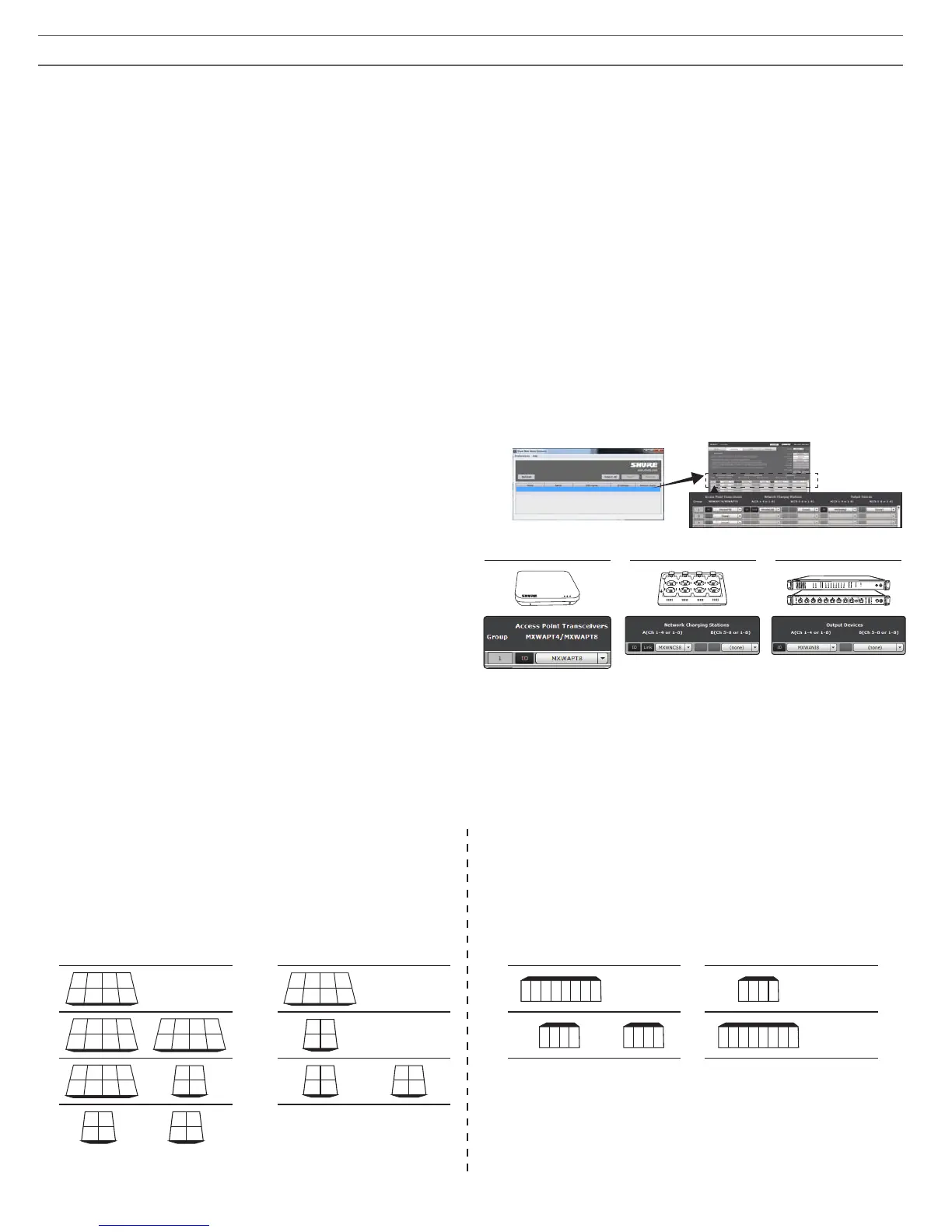

Mapeamento de Canais para Dispositivos em um Grupo
O áudio é distribuído dos microfones para as saídas analógicas de acordo com a configuração do Grupo na guia Configuration. O diagrama a seguir indica o mapeamento de
canais para dispositivos em Grupos de oito e quatro canais.
Estação de Carga em Rede
Uma estação de carga adicional é necessária ao preencher um Grupo com
microfones gooseneck
Grupo com 8 Canais
Grupo com 4 Canais
Dispositivo de Saída de Áudio
As saídas são atribuídas a uma Interface de Rede de Áudio do MXW ou a um
Mixer Automático SCM820
Grupo com 8 Canais
Grupo com 4 Canais
