62

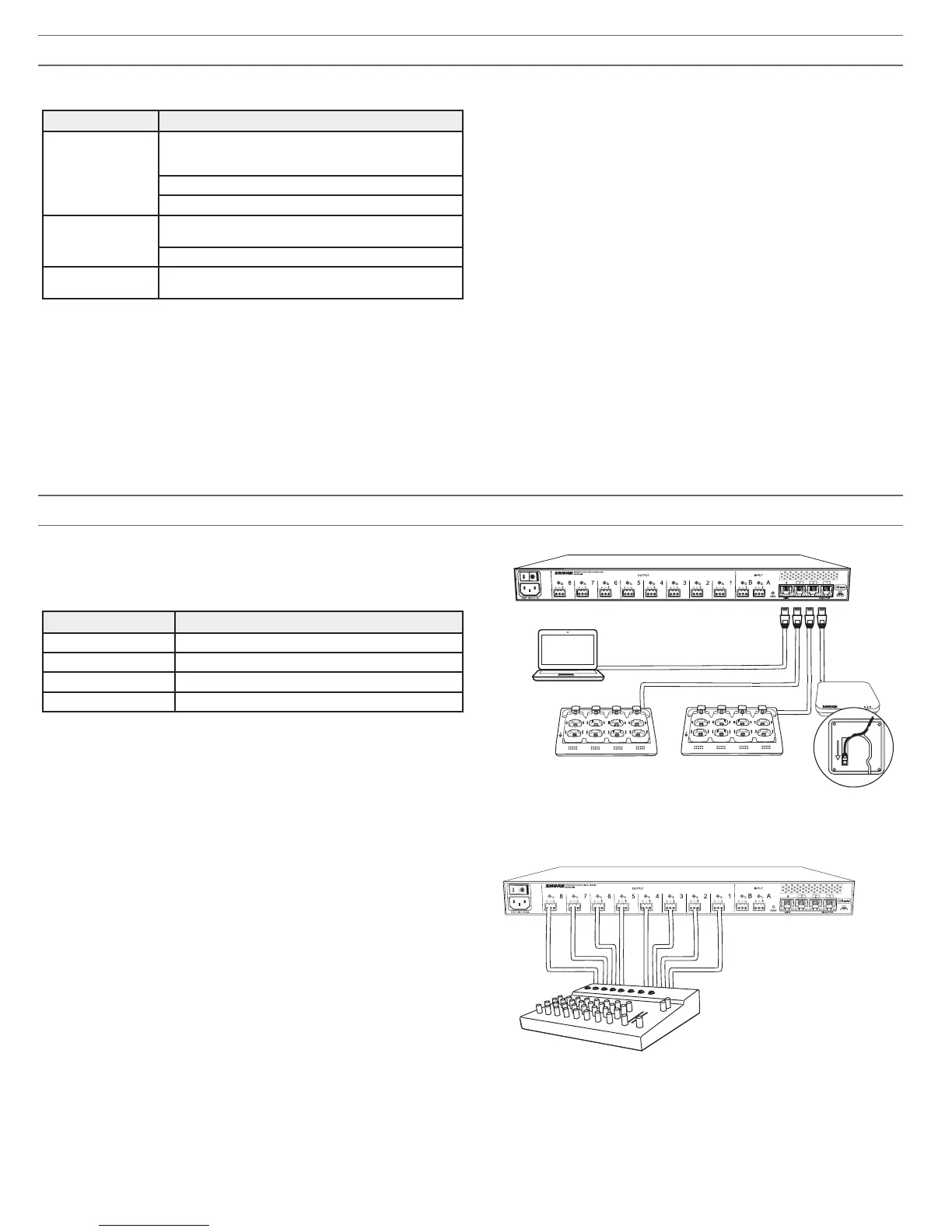

Соедините компоненты
②
①
②
③
④
①
7
8
6
5
1
2
3
4
7
8
6
5
1
2
3
4
7
8
6
5
1
2
3
4
③
Class 0 PoE
1. Соедините компоненты MXW
используйте для соединения компонентов MXW экранированные Ethernet-
кабели. Используйте 4-портовый коммутатор сетевого аудиоинтерфейса
(ANI) или подключите все компоненты к отдельному гигабитному
коммутатору.
Сетевой порт ANI К компоненту
① Порт 1 (PoE) Приемопередатчик узла доступа (APT)
② Порт 2 Сетевая зарядная станция (NCS)
③ Порт 3 (Дополнительно) Вторая NCS
④ Порт 4 Компьютер
Примечание. При стандартной установке устройства MXW настраиваются на
автоматический (DHCP) режим, чтобы автоматически получать совместимые
IP-настройки. В отсутствие DHCP-сервера устройства будут использовать
формат адреса Link Local (169.254.x.x).
Принадлежности, входящие в комплект
Компонент Принадлежности
APT
(приемопередатчик
узла доступа)
USB флэш-накопитель Shure (содержит приложение Shure
Web Device Discovery, приложение Shure Firmware Update
Manager и руководства по эксплуатации)
Установочная плата
Окрашиваемая настенная крышка
ANI (сетевой
аудиоинтерфейс)
Комплект крепежа (винты для крепления в стойку,
кабельные разъемы)
Кабель питания IEC
NCS (сетевое
зарядное устройство)
Силовой адаптер постоянного тока
Дополнительное оборудование
Аудиокабели
Для подключения ANI к микшеру, цифровому процессору сигналов
(DSP) или устройству телеконференцсвязи используйте экранированные
аудиокабели.
Ethernet-кабели
Для соединения в сеть компонентов MXW используйте экранированные
кабели категории 5e (или выше).
Компьютер
Для доступа к системе MXW из веб-браузера используйте ПК или Macintosh.
Список оборудования
2. Подсоедините аналоговые выходы ANI
Для подключения ANI к микшеру, DSP или устройству телеконференцсвязи
используйте экранированные аудиокабели. (Для правильного
подсоединения кабелей к блочным соединителям воспользуйтесь
комплектом крепежа, поставляемого с ANI.)
