12
ギターシステムには以下の機器
が同梱されています。
• PGX1ボディパック型送信機
• フォーンプラグ~ミニ4ピンギター
ケーブル

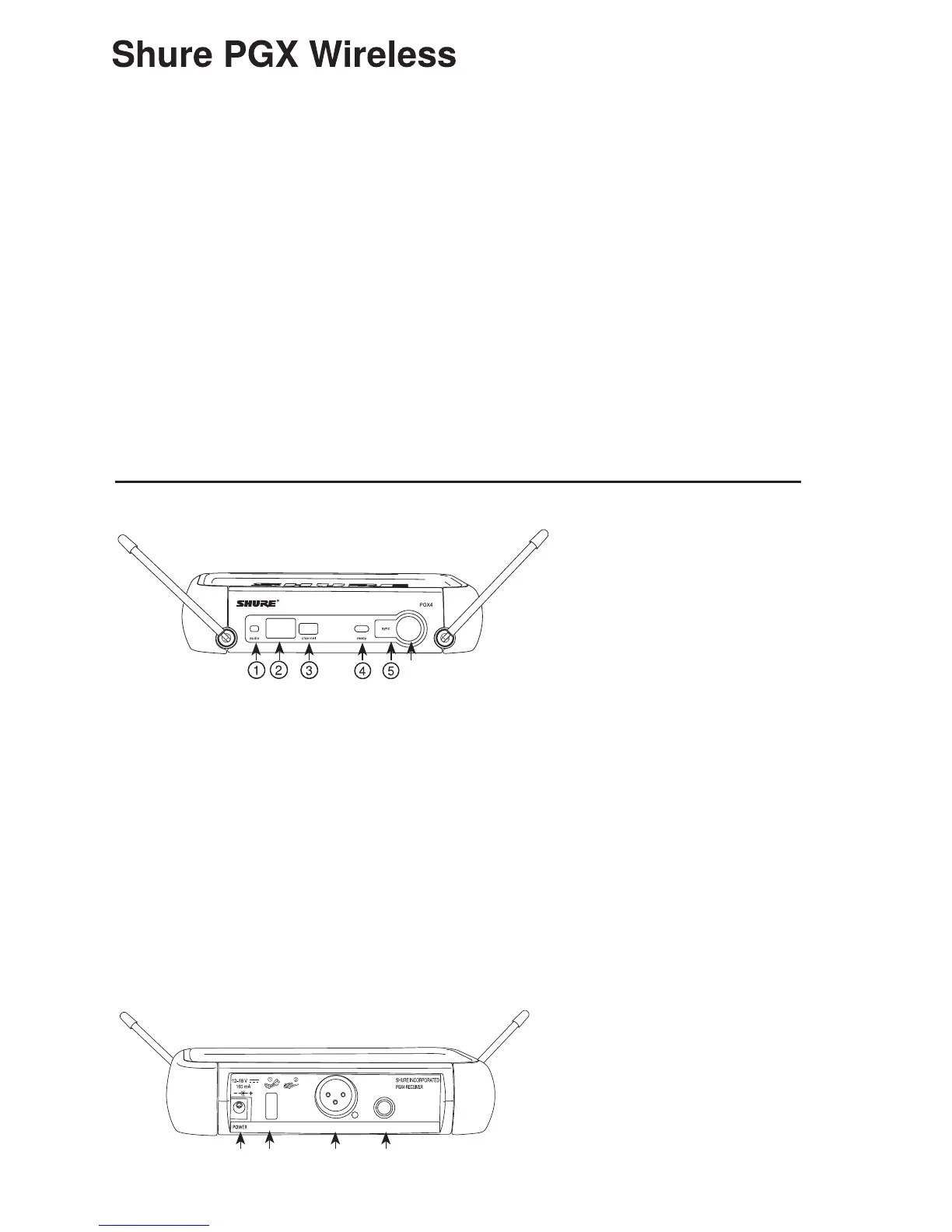

PGX4受信機の機能
背面パネル
システムの構成
フロントパネル
⑦ ACアダプタージャック
⑧ ACアダプターケーブル固定用ループ
⑨ XLRマイクロホン出力ジャック
⑩ 6.35mm楽器レベル出力ジャック(アンバ
ランス)。
全てのシステムには以下の
ものが同梱されています:
• PGX4受信機
• 単三電池2個
• ACアダプター
• 取扱説明書
ボーカリストシステムには以下の機器が同梱さ
れています。
• マイクロホンヘッド(PG58、SM58
®
、SM86、Beta58A
®
の
うちどれか1つ)
• PGX2ハンドヘルド型送信機
• マイクホルダー
ラベリア、ヘッドウォーンおよび
楽器システム同梱品:
• PGX1ボディパック型送信機
• マイクロホン(WL93、WL185、PG30
、Beta98H/C™のうちどれか1つ)
① audio(オーディオ)LED
入力されたオーディオ信号の強度を示します。通常は緑色、
高レベルでは黄色、クリッピングすると赤色になります。
② LEDスクリーン
グループ及びチャンネル設定を表示します。詳細は「単独シ
ステムの設定」を参照してください。
③ channel(チャンネル)ボタン
グループ及びチャンネル設定を変更します。詳細は「単独シ
ステムの設定」を参照してください。
④ ready(レディ)LED
システムが使用できる状態で、送信機からの電波を受信して
いることを示します。
⑤ 赤外線(IR)ポート
同期のための赤外線信号を送信機に送ります。
⑥ sync(同期)ボタン
このボタンを押すと、送信機のグループとチャンネルの設定
を受信機と同期できます。
⑥
INSTRUMENT OUTMIC OUT
⑦
⑧
⑨
⑩
