13
PGXD
1
2
3
1
2
3
PGX1
4
5

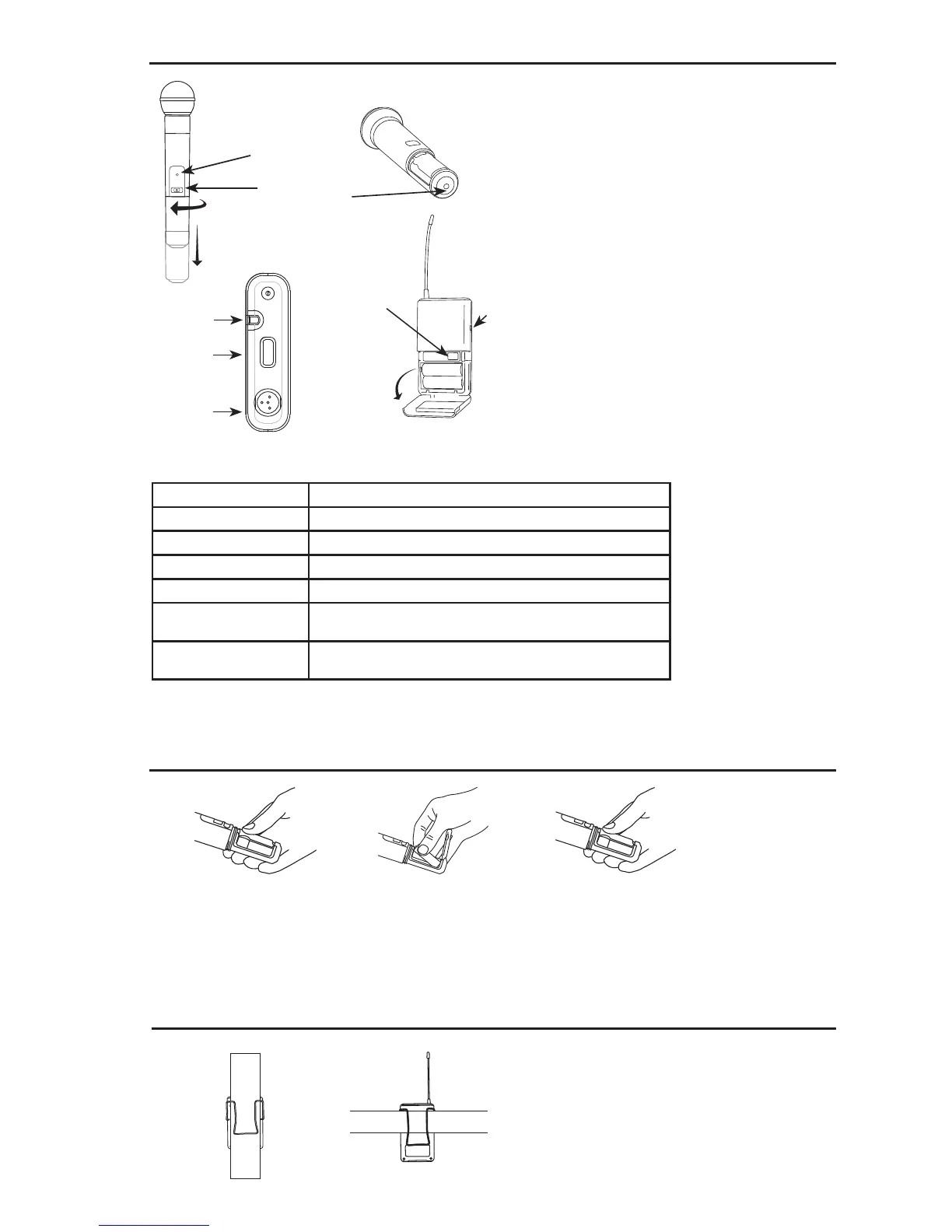

送信機の操作部とコネクター
電池の交換
送信機インジケーターLED
緑色
レディ
緑色の点滅
操作部がロックされています
黄色
ミュート中
赤色の点滅
赤外線通信中
赤色の点灯
電池残量低下
起動時に赤色がゆっく
り点滅
電池切れ（電池を入れ替えないと送信機は作動しません）
同期操作後に赤色がゆっ
くり点滅
送信機と受信機に互換性がありません。代理店にお問い合わせく
ださい。
ボディパック型送信機の取付方法
① インジケーターLED
バッテリー残量、ミュート、赤外線送信ステータスを表示し
ます（表を参照）。
② 電源/ミュートスイッチ
押してミュートまたはミュート解除を行います。スイッチを
押し続けると電源がオン・オフされます。
③ 赤外線（IR）ポート
周波数設定を同期するための赤外線信号を受信しま
す。複数システムを使用している場合には、送信機の赤外
線ポートは対象の1つだけを見せるようにしてください。
④ 4ピンマイクロホン入力ジャック
⑤ オーディオゲイン調整
図のように、送信機をベルトに留めるか、送信機のクリップにギタ
ーストラップを通します。
クリップの上端まで来るようしっかりとベルトに装着してください。
• アルカリ乾電池での平均的な動作時間は約8時間です。
• 送信機のLEDが赤色に点灯した場合には、上記の手順で速やかに電池を
交換してください。
