Produktbeschreibung

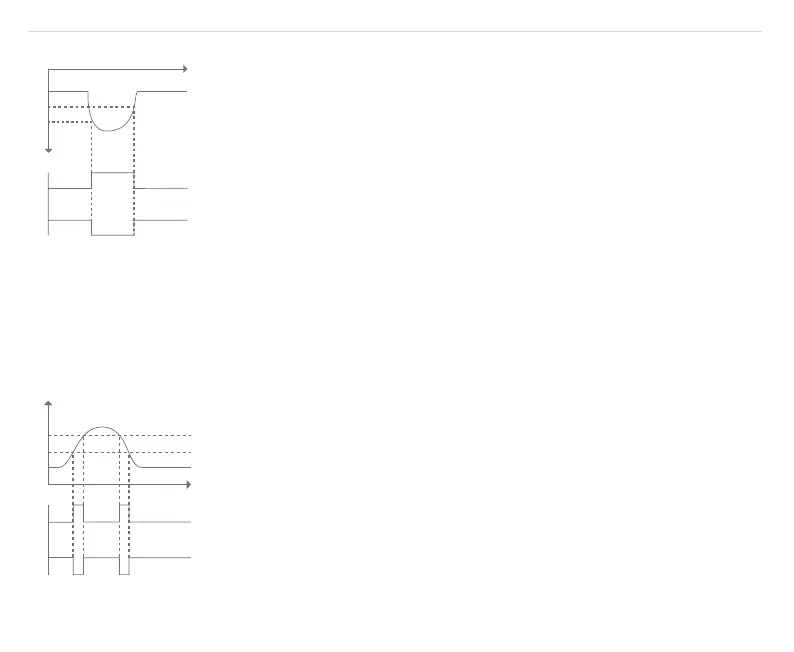

Abbildung 3: Hysteresefunktion bei Unterdruck
4.1.3 Fensterfunktion
Die Fensterfunktion erlaubt die Überwachung eines denierten Druckbereichs. Bendet sich der Systemdruck
zwischen der unteren Fenstergrenze (FL) und der oberen Fenstergrenze (FH), ist der Ausgang aktiv (Schließer,
n.o.) bzw. inaktiv (Öner, n.c.) (siehe Abbildung 4).
Abbildung 4: Fensterfunktion
t
Schließer
Normally open
Öffner
Normally closed
0
1
0
1
SP
RP
p
t
Schließer
Normally open
Öffner
Normally closed
0
1
0
1
FL
FH
p
