Description du produit
4 Description du produit
Le PAC50 détermine la pression appliquée de l'air comprimé et la transpose en un signal de commutation
numérique et un signal de sortie analogique (en option). La pression appliquée s'ache sur un écran LCD. Le
réglage des paramètres s'eectue à l'aide de trois gros boutons de commande.
4.1 Fonctions de commutation
4.1.1 Fonction d'hystérésis (surpression, pour toutes les plages de mesure disponibles)
En cas d'augmentation de la pression du système, la sortie commute lorsque le point de commutation (SP)
correspondant est atteint. Si la pression diminue de nouveau, la sortie ne commute de nouveau qu'une fois
le point de commutation de retour (RP) atteint. Si la pression appliquée varie autour du point de commu-
tation réglé sur le capteur de pression, l'hystérésis maintient stable l'état de commutation des sorties (voir
illustration 2).

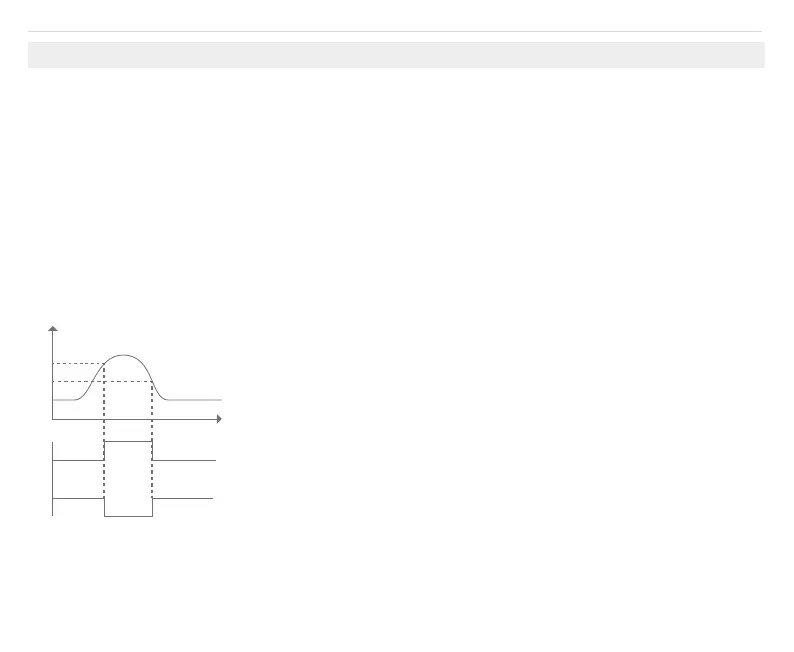

Illustration 2: Fonction d'hystérésis en cas de surpression
t
0
1
0
1
RP
SP
p
Contact NO
Normally open
Contact NF
Normally closed
