SICK PAC50

94 Notice d'instruction | SICK
Notice d'instruction PAC50
8017612/ZAB1/2017-02-14 | PAC50
Sujet à modication sans préavis
Description du produit
4.1.2 Fonction d'hystérésis (sous-pression, uniquement pour les plages de mesure –1 à 0 bar et –1 à +1 bar)
Le changement au point de commutation se produit en cas de chute de pression (sous-pression plus forte) et
la commutation retour en cas d'augmentation de la pression (sous-pression pas assez forte). Voir l'illustra-
tion 3.

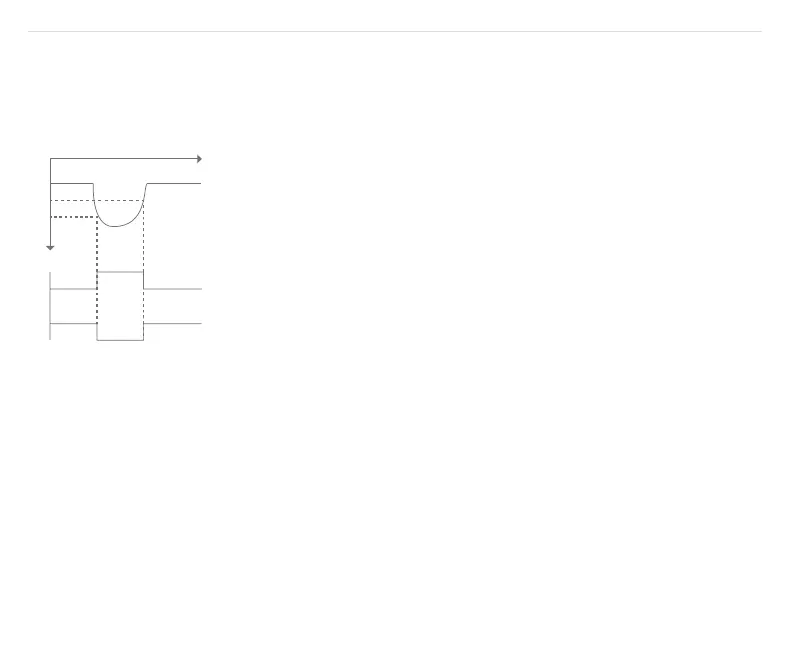

Illustration 3: Fonction d'hystérésis en cas de sous-pression
4.1.3 Fonction fenêtre
La fonction fenêtre permet de surveiller une plage de pression dénie. Si la pression du système se situe
entre la limite de fenêtre inférieure (FL) et la limite de fenêtre supérieure (FH), la sortie est active (contact
NO, n.o.) ou inactive (contact NF, n.c.). Voir l'illustration 4.
t
0
1
0
1
SP
RP
p
Contact NO
Normally open
Contact NF
Normally closed
