Installation/mechanischer Anschluss
5.2 Montage mit Schalttafeleinbausatz
Zur Montage in eine Schalttafel verwenden Sie den als Zubehör erhältlichen Schalttafeleinbausatz (siehe
Abbildung 8). Die maximale Dicke der Schalttafel beträgt 5 mm. Abbildung 9 zeigt die Abmessungen des
Ausschnitts in der Schalttafel.

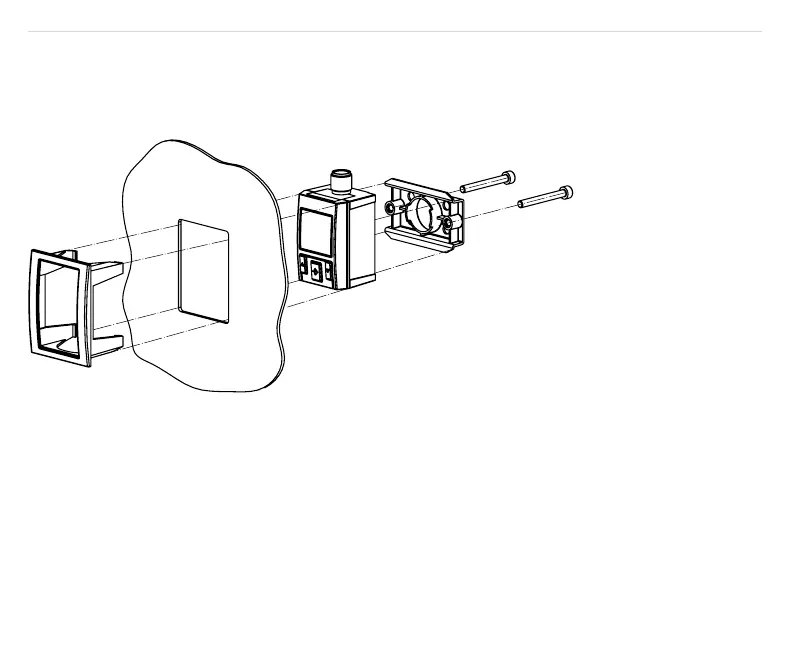

Abbildung 8: Schalttafeleinbausatz
