18 Betriebsanleitung | SICK
Betriebsanleitung PAC50
8017612/ZAB1/2017-02-14 | PAC50
Irrtümer und Änderungen vorbehalten
Installation/mechanischer Anschluss
5.3 Montage mit Wandmontagesatz
Befestigen Sie das Befestigungselement in der Hutschienenaufnahme des Druckschalters, siehe Abbil-
dung 10.

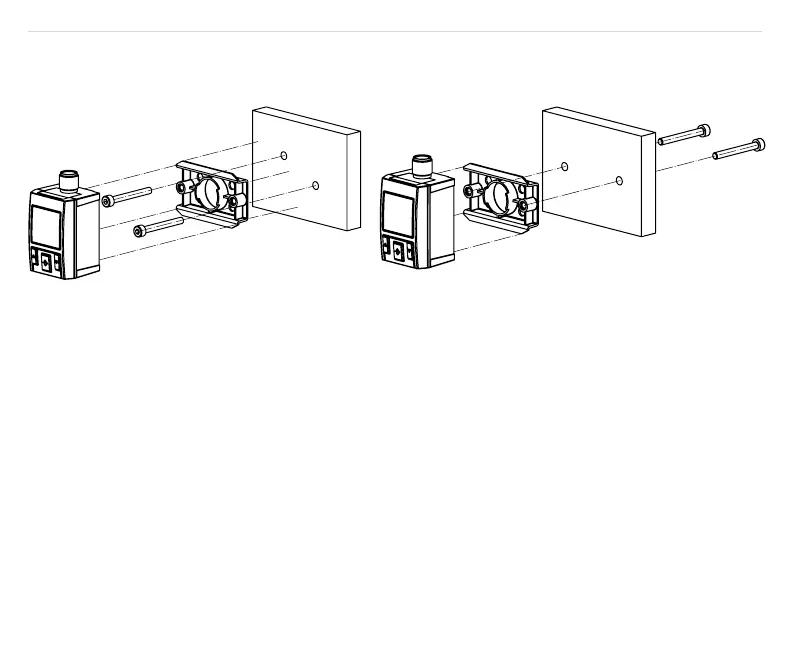

Abbildung 10: Montage mit Wandmontageset
5.4 Druckanschluss über die G ¼-Innengewinde (Abbildung 11)
Verwenden Sie eine geeignete Dichtung. Dichtung nicht mit Werkzeug oder spitzen/scharfen Gegenständen
montieren. Achten Sie auf saubere und unbeschädigte Dichtächen am Gerät und an der Messstelle. Verwen-
den Sie nur gerade (keine konischen) G ¼-Außengewinde mit dem PAC50. Verwenden Sie nur axial am
Außenansch abdichtende Verschraubungen mit einer maximalen Eindrehtiefe von 9 mm. Die Verwendung
falscher Anschlussgewinde kann zur Zerstörung des Geräts führen. Vermeiden Sie beim Einschrauben ein
Verkanten der Gewindegänge. Ein Anzugsdrehmoment von 1,5 Nm ±0,5 Nm ist einzuhalten. Dieser Wert darf
nicht überschritten werden. Das nicht verwendete G ¼-Innengewinde ist mit dem mitgelieferten Blindstopfen
zu verschließen. Dichtung bei Blindstopfen einlegen und mit 1 Nm ±0,3 Nm anziehen.
