Installation/mechanischer Anschluss
Abbildung 11: Druckanschluss G ¼-Innengewinde
5.5 Druckanschluss über Steckverbindung für Pneumatikschlauch (Push-In-Fitting, Abbildung 12)
Der Steckanschluss ist geeignet für Pneumatikschläuche mit 4 mm Außendurchmesser. Prüfen Sie den
korrekten Sitz des eingesteckten Pneumatikschlauchs bevor Sie den Druckschalter mit Druck beaufschlagen.

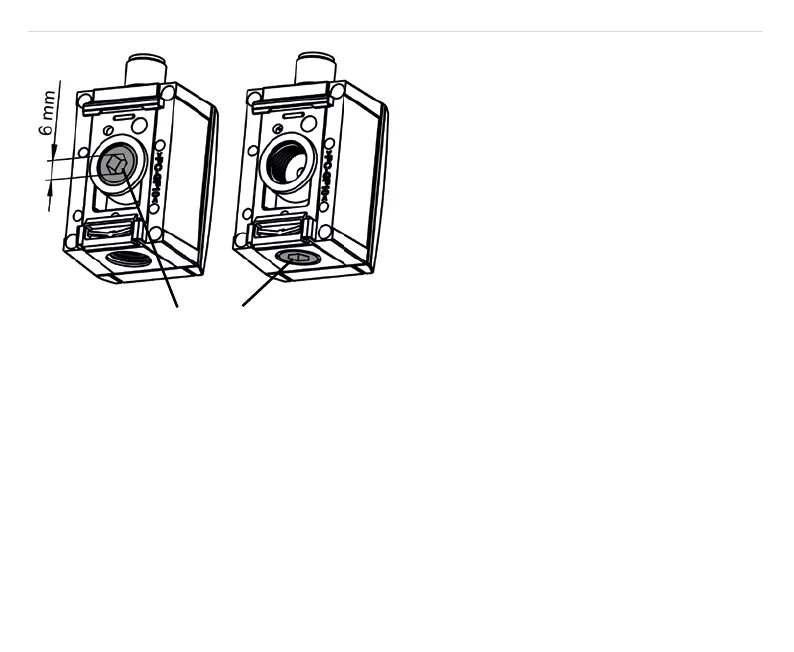

Das rückseitige G ¼-Innengewinde ist mit dem mitgelieferten Blindstopfen zu verschließen. Dichtung bei
Blindstopfen einlegen und den Blindstopfen mit einem Innensechskantschlüssel (6 mm) mit einem Anzugs-
drehmoment von 1 Nm ±0,3 Nm anziehen. Zum Lösen des Pneumatikschlauchs drücken Sie gegen den
grauen Kunststoring des Steckanschlusses und ziehen Sie den Pneumatikschlauch vorsichtig ab.
MA = 1 Nm +/- 0,3 Nm
