20 Betriebsanleitung | SICK
Betriebsanleitung PAC50
8017612/ZAB1/2017-02-14 | PAC50
Irrtümer und Änderungen vorbehalten
Installation/mechanischer Anschluss

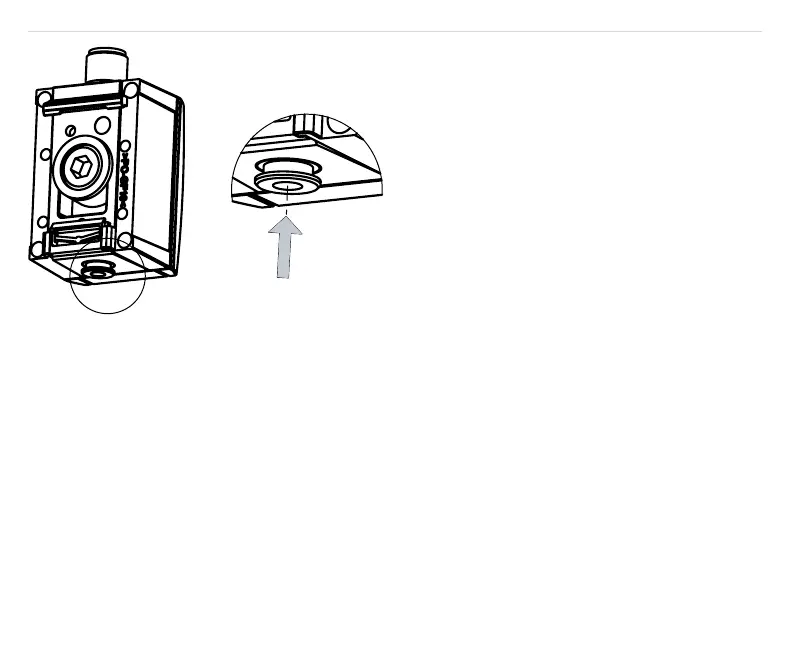

Abbildung 12: Steckanschluss für Pneumatikschlauch 4 mm (Push-In-Fitting, PIF)
5.6 Prozessanschluss über ¼ NPT-Innengewinde - Adapter (Abbildung 13)
Der Sensor wird mit einem bereits vormontierten Adapter an der Geräteunterseite geliefert. Der Adapter hat
ein G ¼“ Außengewinde, welches an der Geräteunterseite des Sensors mit einem Drehmoment von max. 0,8
Nm montiert ist, bzw. nach Abnahme wieder eingeschraubt werden kann. Der Adapter hat prozessseitig einen
Anschluss mit ¼“ NPT Innengewinde. Es ist darauf zu achten, dass durch die prozessseitige Montage das
maximale Anzugsdrehmoment von 0,8 Nm an der Sensor-Unterseite nicht überschritten wird. Dies kann zur
Zerstörung des Gerätes führen.
