Fehler
8.3 Verhalten des Analogausgangs im Fehlerfall

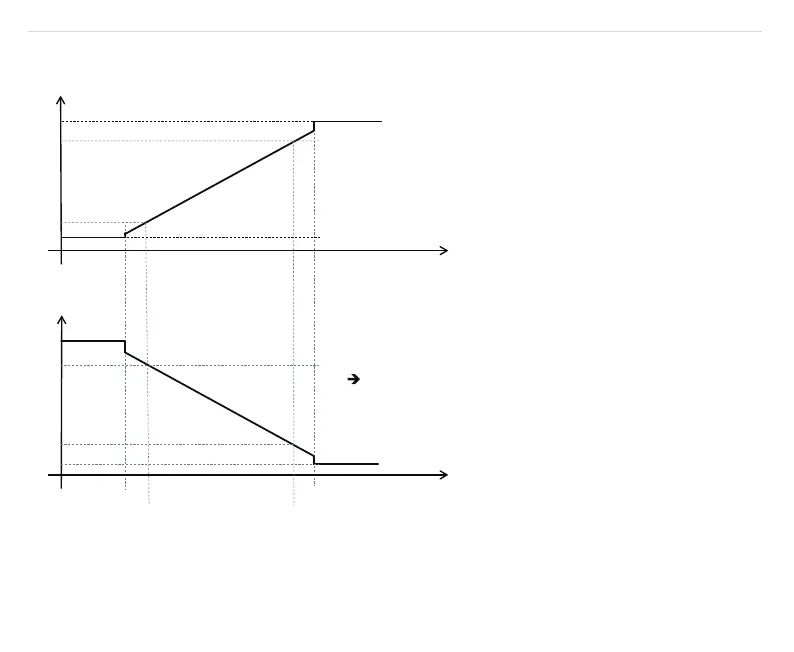

Abbildung 16: Verhalten des Analogausgangs im Fehlerfall (1)
Stromausgabe entsprechend gültigem Bereich nach NAMUR NE43: Max. Ausgangsstrom 20,5 mA / Min. Ausgangsstrom 3,8 mA.
Der Übergang zwischen linearem Bereich MBA…MBE...OL kann im Bereich zwischen MBE und OL unstetig sein. (UL…MBA: dto.)
Druck
Druck
UL
OL
4,0
3,8
20,0
I
/ mA
Messbereichsanfang
4,0
3,8
20,0
I
/ mA
Analogausgang
4 mA … 20 mA
im invertierten Modus
Analogausgang
4 mA … 20 mA
im Normalmodus
20 mA … 4 mA
Messbereichsende
20,5
20,5
