WTF12V-xxxxx1xx:
0
100
(3.94)
50
(1.97)
0
y
x
Minimum object height in mm (inch)
Example:
Reliable detection of the object
Background
Distance in mm (inch)
Recommended sensing range for
the best performance
16
(0.63)
12
(0.47)
8
(0.31)
4
(0.16)
150
(5.91)
y
x
White background (90 % radiance factor)
Distance of sensor to background x = 75 mm
Required minimum object height y = 0.8 mm
For all objects regardless of their colors
6%/90%
90%/90%
2
1
6%/6%
90%/6%

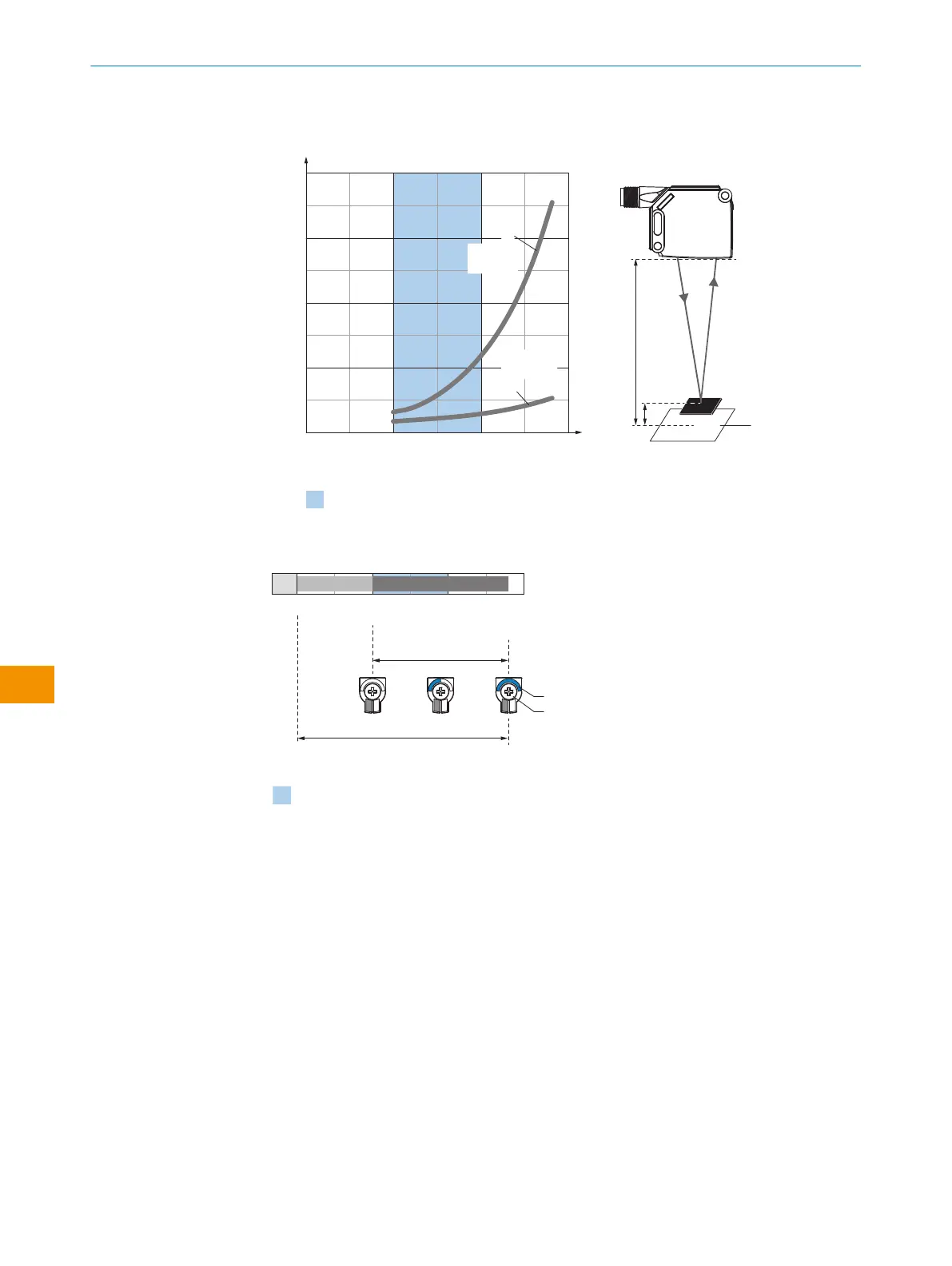

図 10: WTF12V-xxxxx1xx
0
Distance in mm (inch)
0 140
50
D
C
A B
BluePilot
E
F
Recommended sensing range for the best performance
100
(3.94)
50
(1.97)
150
(5.91)
図 11: WTF12V-xxxxx1xx
A
最小検出距離 (mm)
B
最大検出距離 (mm)
C
視野
D
前景抑制用スイッチング閾値の設定範囲
E
検出距離表示灯
F
プッシュターン要素
青
最高性能を発揮できる推奨検出距離範囲
