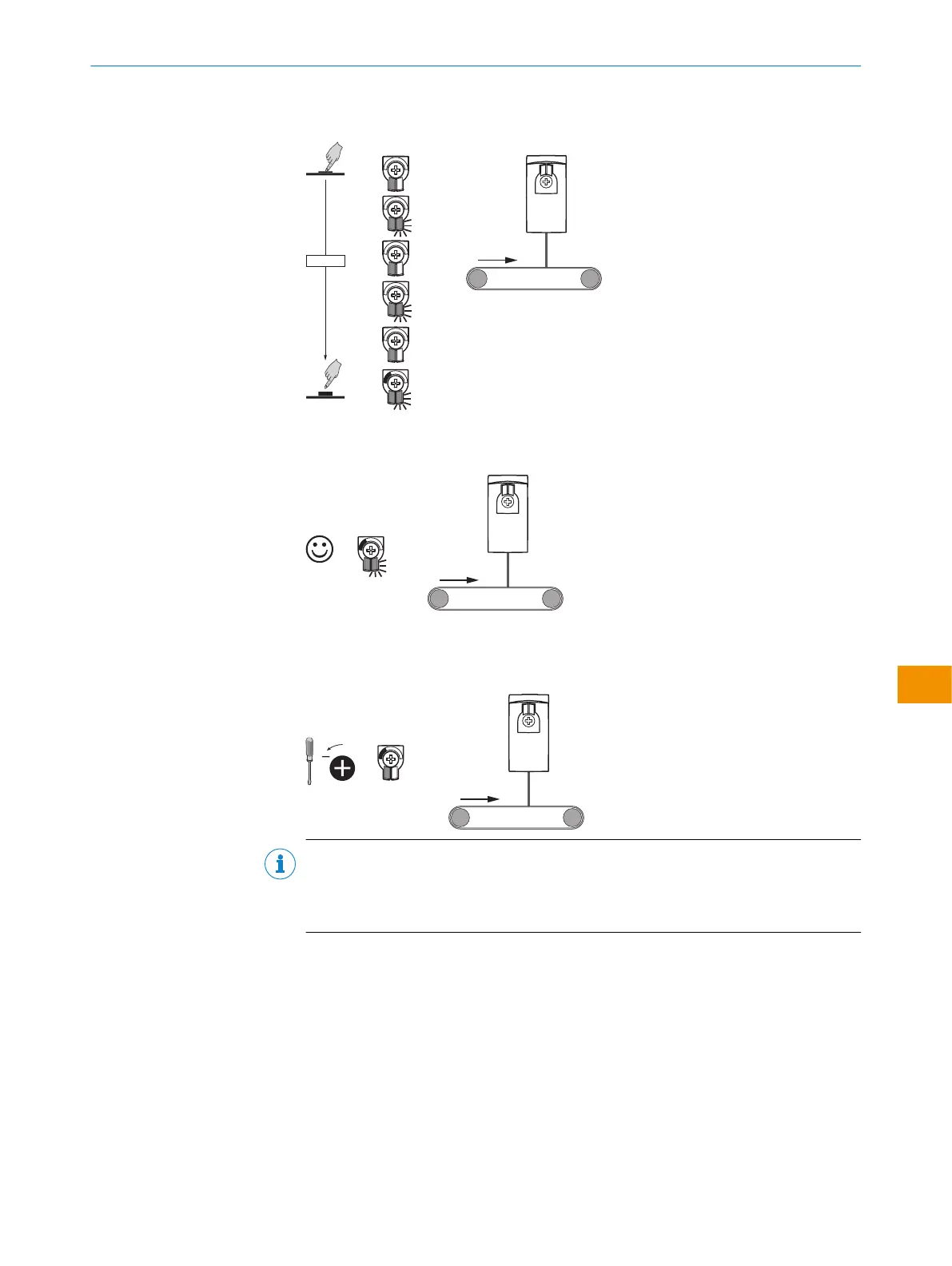

1. センサを背景に合わせて方向調整し、ティーチインボタンを黄色の LED が点
滅するまで押します (約 1～3 秒)。
2. これで対象物なしでベルトを動作させることができます。テスト動作中に黄
色い LED が常に点灯していれば、検出距離が正しく設定されていることを意
味します。光線の中に対象物があると、黄色の LED が消灯します。
3. テスト動作中に黄色い LED が一時的に消灯する場合は、プッシュターン要素
を回して検出距離をほんの少しだけ短くします。そうすることで、最小対象物
高さもそれに応じて高まります。その後、対象物を使用して検出を点検しま
す。
メモ
ティーチイン後にセンサが切り替わるよう、レーザスポットの約 1/3 をカバー
する必要があります - 感度は回すことで調整できるため、カバーが少なくても
センサは切り替わることができます。
✓
センサは設定され動作準備が整いました。
IO-Link を介した検出距離の設定では、付録の IO-Link 光電センサの取扱説明書を参
照してください。
6.4 追加機能
IO-Link
センサは標準 I/O モード (SIO) または IO-Link モード (IOL) で使用できます。すべ
ての自動化機能およびその他のパラメータ設定は、IO-Link モードでも標準 I/O モ
ードでも有効です。標準 I/O モードでは、バイナリスイッチング信号がピン 4/黒
色ワイヤおよびピン 2/白色ワイヤを通じて出力されます。
