La WTF12L/WTF12V es una fotocélula optoelectrónica de reflexión sobre objeto (en lo
sucesivo llamada sensor o producto) empleada para la detección óptica y sin contacto
de objetos. Cualquier uso diferente al previsto o modificaciones en el producto invalida‐
rán la garantía por parte de SICK AG.
3 Descripción del producto
3.1 Elementos de mando y visualización

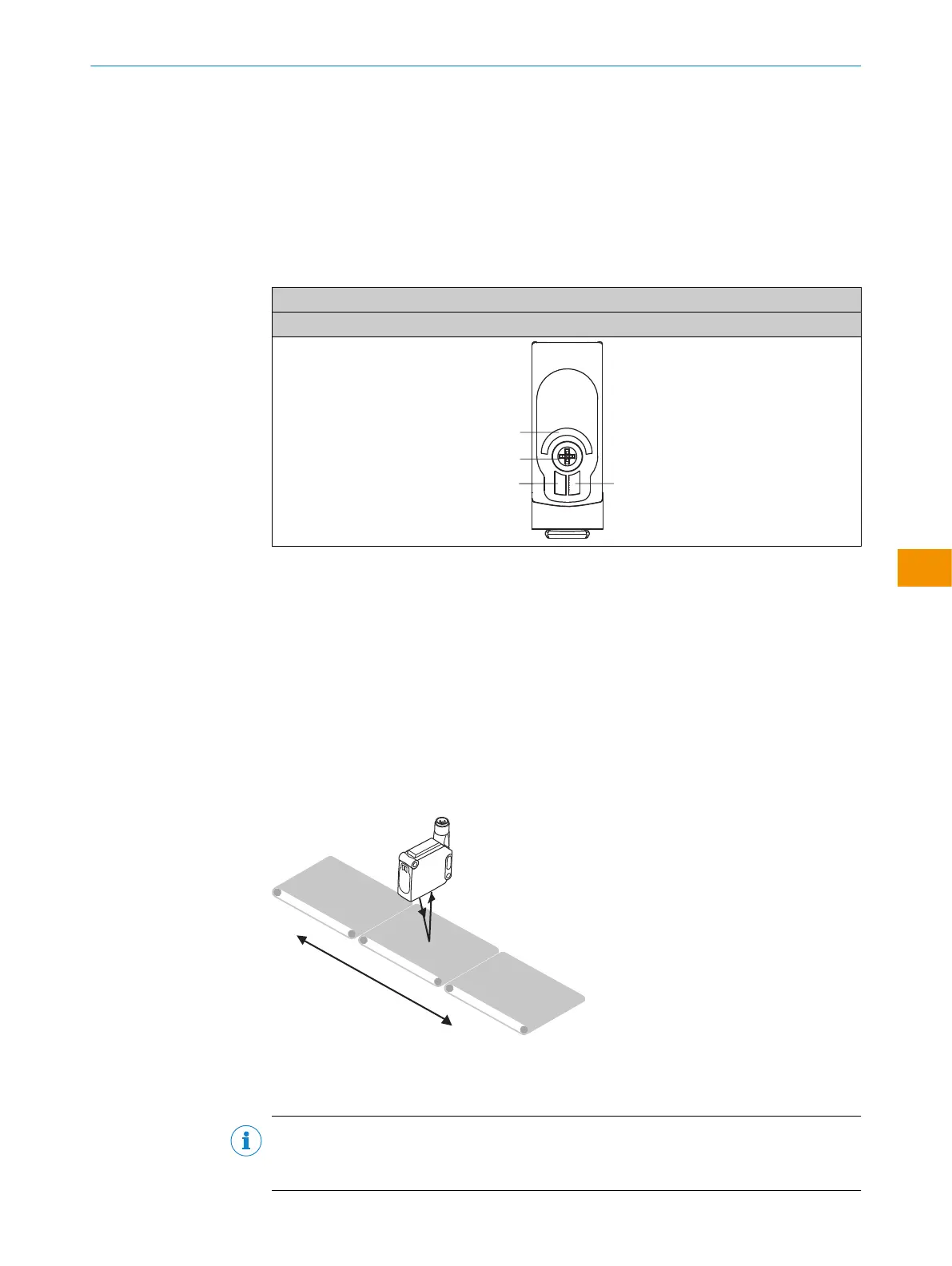

WTF12L/WTF12V-xxxxxx20
Pulsador giratorio
3
4
1
2
1
BluePilot azul: indicador de distancia de conmutación
2
Pulsador giratorio / Potenciómetro / Boton Teach: ajuste de la distancia de conmutación
3
LED verde: tensión de alimentación activa
4
LED amarillo: estado de recepción de luz
4 Montaje
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).
Respete el par de apriete máximo permitido del sensor de 1,4Nm.
Montaje con el principio de funcionamiento de supresión del primer plano
Figura 2: Alineación del sensor
Respetar la dirección preferente del objeto con respecto al sensor, véase figura 2.
INDICACIÓN
En el caso del WTF12V con spot lineal, no hay una dirección preferente que deba
respetarse.
INSTRUCCIONES DE USO
