Die WTF12L/WTF12V ist ein optoelektronischer Reflexions-Lichttaster (im Folgenden
Sensor oder Produkt genannt) und wird zum optischen, berührungslosen Erfassen von
Sachen eingesetzt. Bei jeder anderen Verwendung und bei Veränderungen am Produkt
verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG.
3 Produktbeschreibung

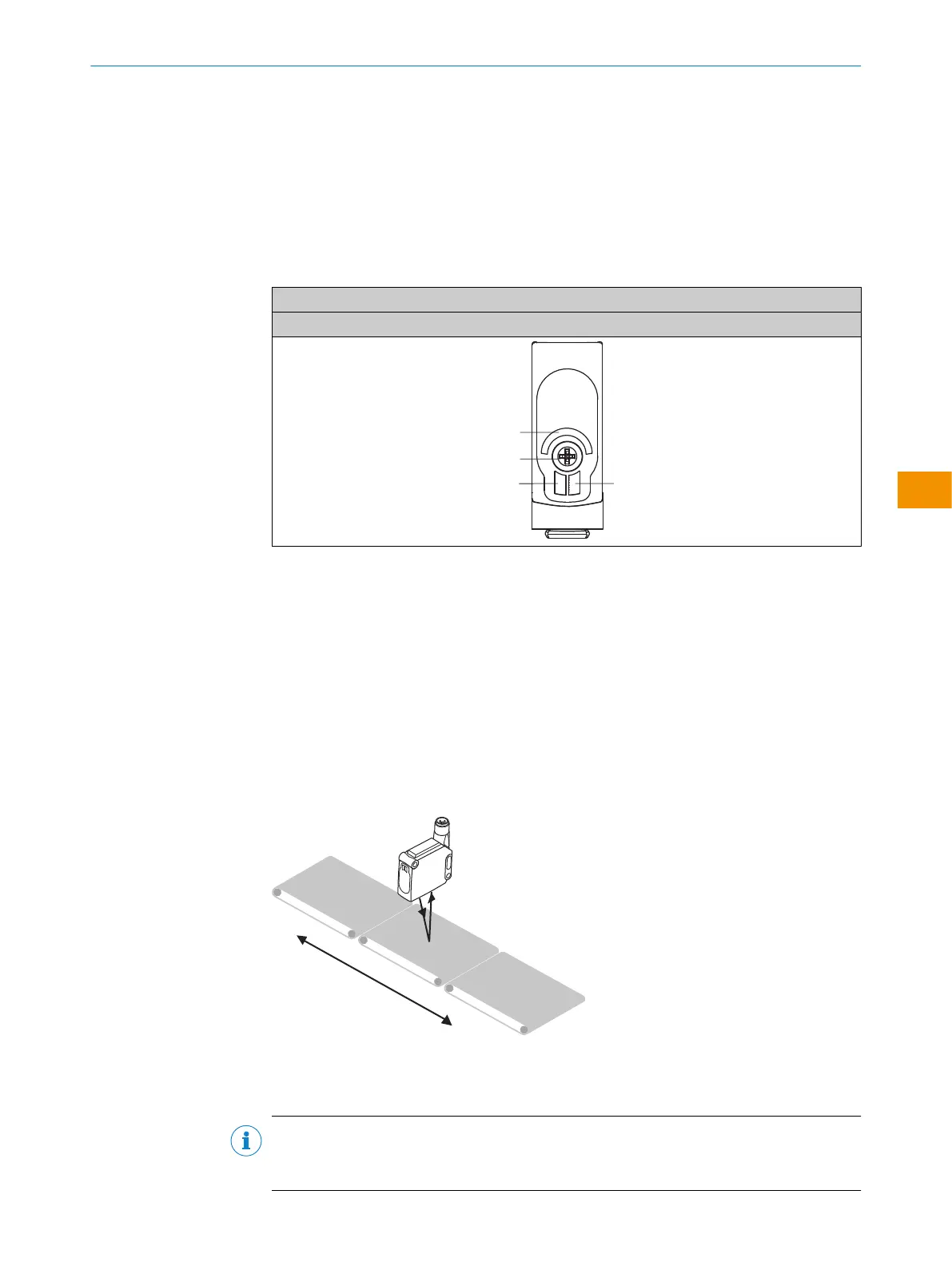

3.1 Bedien- und Anzeigeelemente
WTF12L/WTF12V-xxxxxx20
Drück-Dreh-Element
3
4
1
2
1
BluePilot blau: Schaltabstandsanzeige
2
Drück-Dreh-Element / Potentiometer / Teach-Taste: Einstellung des Schaltabstands
3
Grüne LED: Versorgungsspannung aktiv
4
Gelbe LED: Status Lichtempfang
4 Montage
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Maximal zulässiges Anzugsdrehmoment des Sensors von 1,4 Nm beachten.
Montage mit dem Funktionsprinzip Vordergrundausblendung
Abbildung 2: Ausrichtung des Sensors
Vorzugsrichtung des Objekts zum Sensor beachten, vgl. Abbildung 2.
HINWEIS
Für die WTF12V mit linienförmigen Lichtfleck gibt es keine Vorzugsrichtung, die beach‐
tet werden muss.
