Le WTF12L/WTF12V est un détecteur à réflexion directe optoélectronique (appelé
capteur ou produit dans ce document) qui permet la détection optique sans contact
d’objets. Toute autre utilisation ou modification du produit annule la garantie de SICK
AG.
3 Description du produit

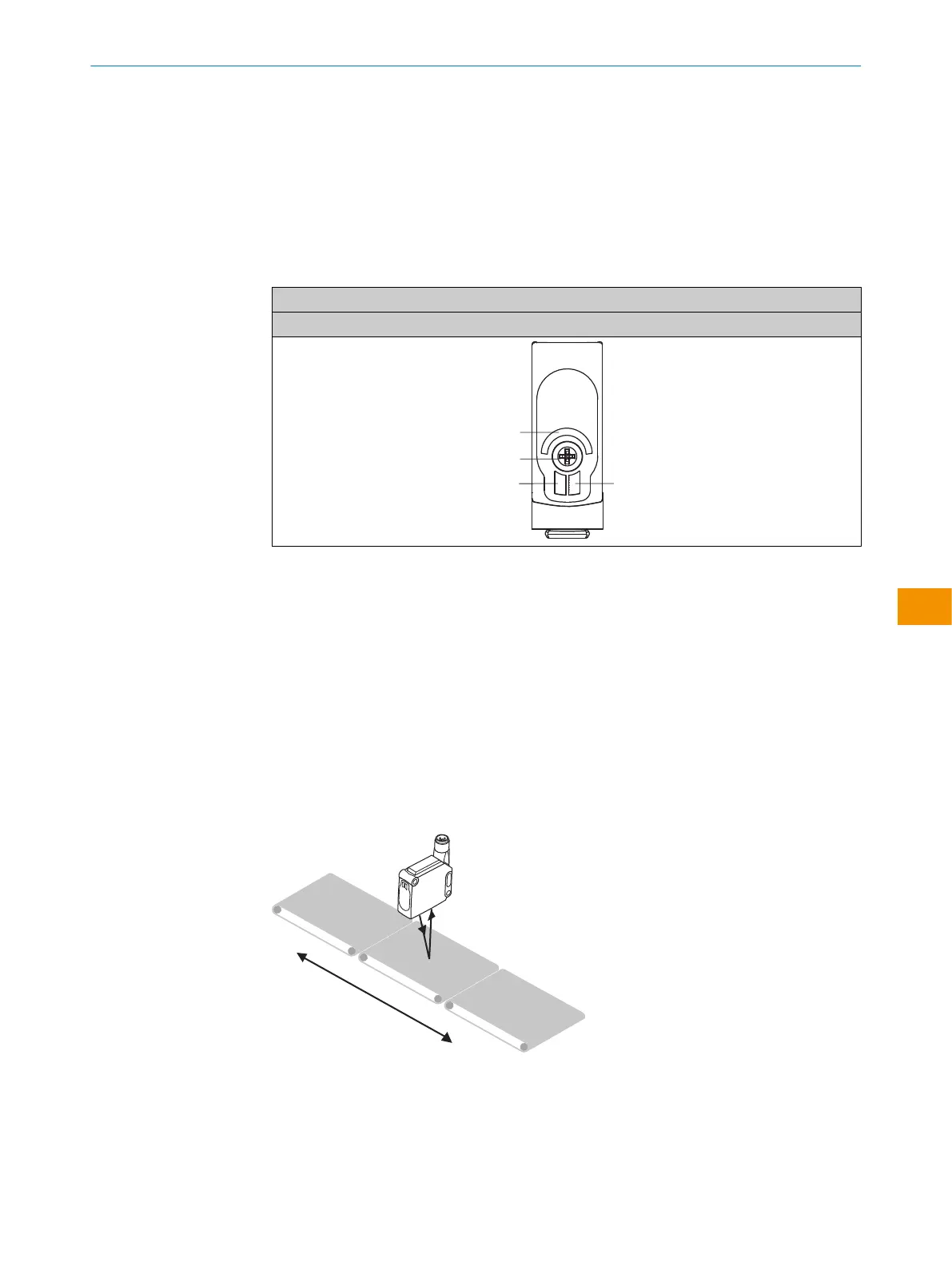

3.1 Éléments de commande et d’affichage
WTF12L/WTF12V-xxxxxx20
Bouton poussoir rotatif
3
4
1
2
1
BluePilot bleu: indication de la distance de commutation
2
Bouton poussoir rotatif / Potentiomètre / Bouton de Teach: réglage de la distance de
commutation
3
LED verte: tension d’alimentation active
4
LED jaune: état réception de lumière
4 Montage
Montez le capteur sur une équerre de fixation adaptée (voir la gamme d’accessoires
SICK).
Respecter le couple de serrage maximal admissible du capteur de 1,4Nm.
Montage avec le principe de fonctionnement de l’élimination de premier plan
Illustration 2: Alignement du capteur
Tenir compte de la direction préférentielle de l’objet par rapport au capteur, voir
illustration 2.
