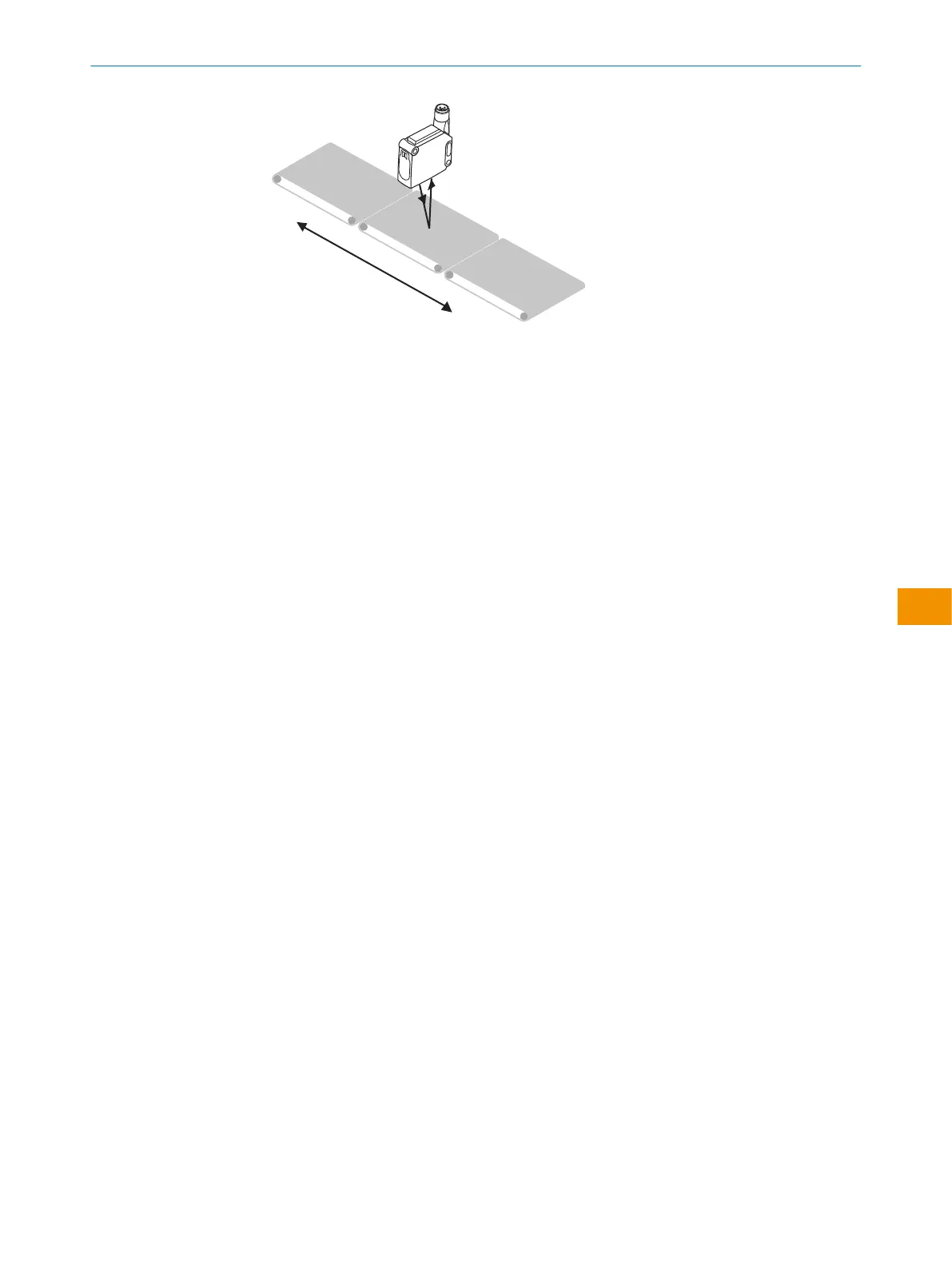

Illustration 3: Alignement sur l'arrière-plan
6.2 Vérification des conditions d’utilisation
WTF12L/WTF12V sont des détecteurs à réflexion directe avec élimination de premier
plan. Le détecteur à réflexion directe nécessite un arrière-plan comme référence. Si
possible, l’arrière-plan doit rester constant en termes de coefficient de réflexion diffuse
et de position. La distance maximale (x) entre le détecteur à réflexion directe et l’ar‐
rière-plan ainsi que la hauteur d’objet minimale (y) doivent être respectées. En général,
un WTF12L/WTF12V est utilisé pour la détection d’objets très plats sur une bande
transporteuse.
Vérifier les conditions d’utilisation: distance entre le capteur et l’arrière-plan, comparer
la hauteur minimale de l’objet et la capacité de réflexion diffuse de l’arrière-plan et de
l’objet avec le diagramme correspondant (voir illustration 8, page 82) (x = distance de
commutation, y = hauteur minimale de l’objet. Coefficient de réflexion diffuse: 6% =
noir 1, 90% = blanc 2 (par rapport au blanc standard selon DIN 5033).
