SICK W12 - Page 88

sortie numérique
WTF12L-xxxxx1 WTF12L-xxxxx2
WTF12L-xxxxx8
WTF12V-xxxxx1
Courant de sortie I
max.
≤100mA
Protections électriques A, B, C
1)
Temps de réponse 500µs
2)
200µs
2)
500µs
2)
Fréquence de commutation 1.000Hz
3)
2.500Hz
3)
1.000Hz
3)
1)
A = raccordements U
B
protégés contre l'inversion de polarité
B = Entrées et sorties protégées contre l'inversion de polarité
C = Suppression des impulsions parasites
2)
Temps de propagation du signal sur charge ohmique
3)
Pour un rapport clair/sombre de 1:1
8)
Valable pour Q\ sur broche 2 si configuré par logiciel
Données mécaniques
WTF12L/WTF12V
Indice de protection III
Température ambiante de fonctionnement -20°C ... +55°C
10.2 Plans cotés
WTx12L-xxxxx2:
WTx12L-xxxxx8:
8.7 (0.34)
29.9 (1.18)
43.1 (1.70)
7.2 (0.28)
39.9 (1.57)
8.9 (0.35)
L
31.3 (1.23)
49.5 (1.95)
9 (0.35)
16.2 (0.64)
15.6 (0.61)
5
5
4
1
3
2
6

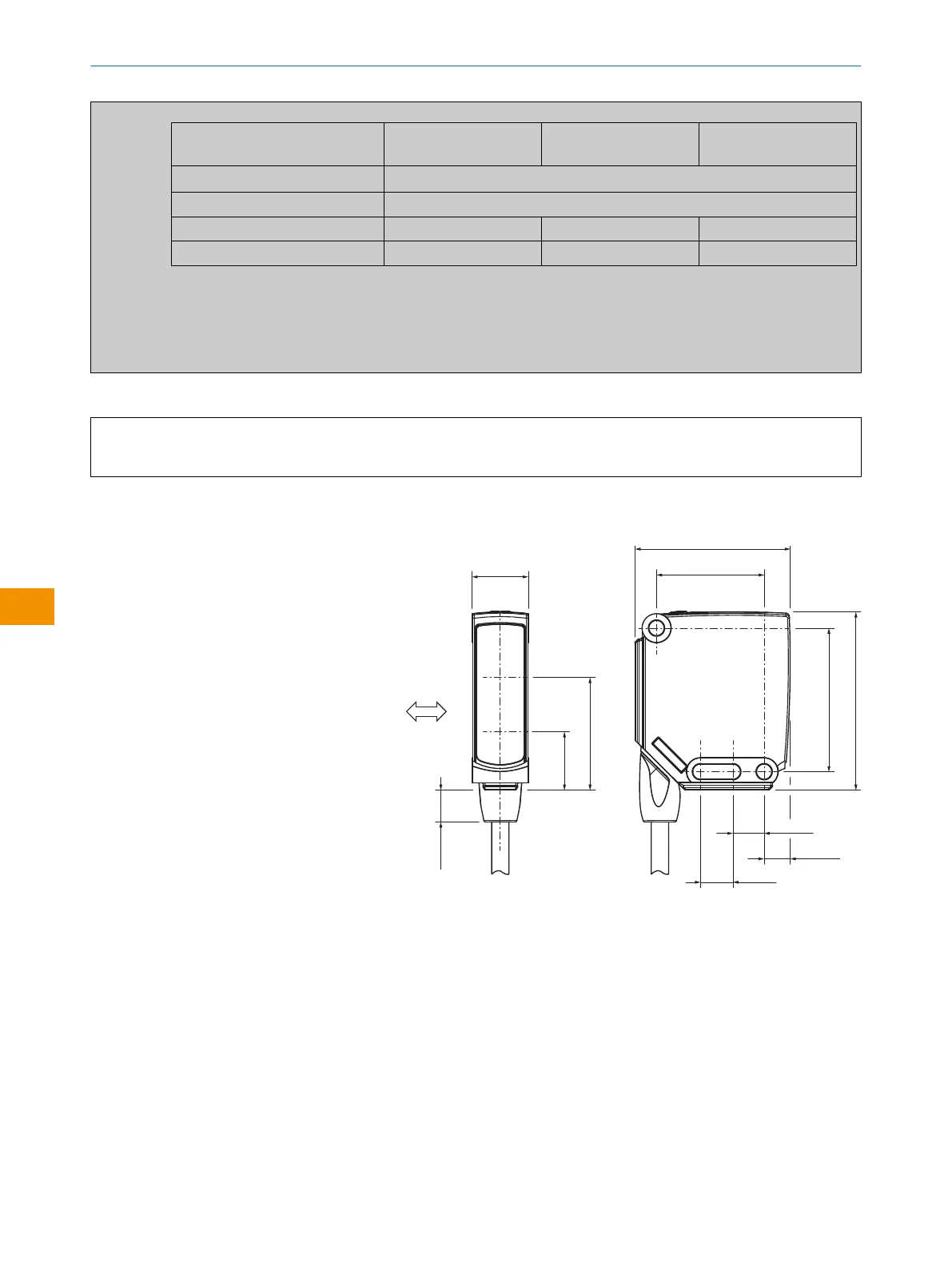

Illustration 12: Capteur avec câble, faible distance de commutation
1
Sens recommandé de l’objet à détecter
2
Centre de l’axe optique, récepteur dans une zone proche
3
Centre de l’axe optique émetteur
4
Raccordement
5
Trou de fixation Ø 4,1mm
6
Éléments de commande et d'affichage
