WTx12L-xxxxx2:
WTx12L-xxxxx8:
8.7 (0.34)
29.9 (1.18)
43.1 (1.70)
7.2 (0.28)
39.9 (1.57)
16.2 (0.64)
16.8 (0.66)
31.3 (1.23)
49.5 (1.95)
9 (0.35)
15.6 (0.61)
M12
5
5
4
1
3
2
6

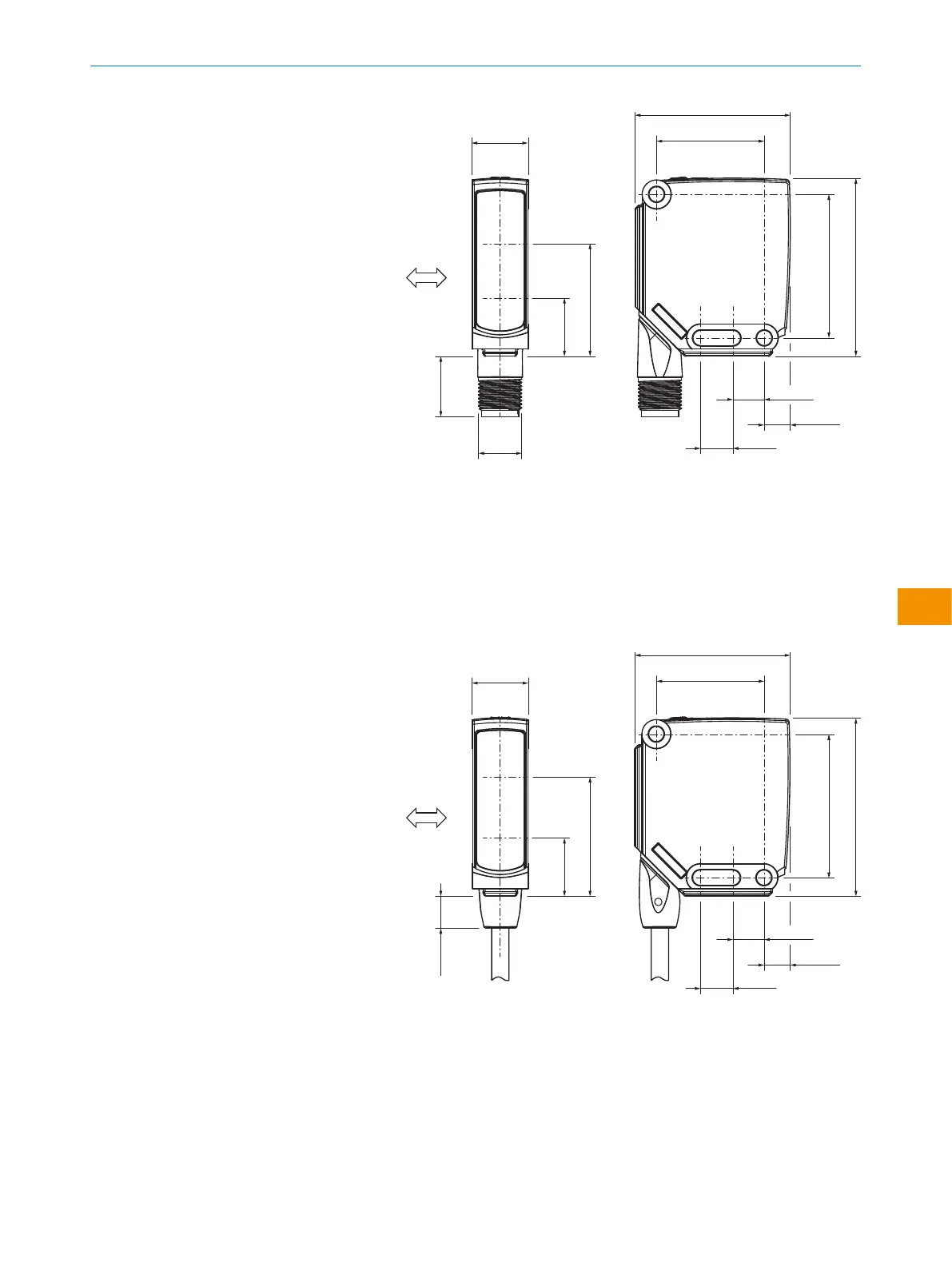

Illustration 13: Capteur avec connecteur mâle M12, faible distance de com‐
mutation
1
Sens recommandé de l’objet à détecter
2
Centre de l’axe optique, récepteur dans une zone proche
3
Centre de l’axe optique émetteur
4
Raccordement
5
Trou de fixation Ø 4,1mm
6
Éléments de commande et d'affichage
WTx12x-xxxxx1:
8.7 (0.34)
29.9 (1.18)
43.1 (1.70)
7.2 (0.28)
39.9 (1.57)
8.9 (0.35)
L
33 (1.30)
49.5 (1.95)
9 (0.35)
5
5
4
1
3
2
6
16.2 (0.64)
15.6 (0.61)
Illustration 14: Capteur avec câble, grande distance de commutation
1
Sens recommandé de l’objet à détecter
2
Centre de l’axe optique, récepteur dans une zone éloignée
3
Centre de l’axe optique émetteur
4
Raccordement
5
Trou de fixation Ø 4,1mm
6
Éléments de commande et d'affichage
NOTICE D’INSTRUCTIONS
