WTx12x-xxxxx1:
8.7 (0.34)
29.9 (1.18)
43.1 (1.70)
7.2 (0.28)
39.9 (1.57)
16.2 (0.64)
16.8 (0.66)
33 (1.30)
49.5 (1.95)
9 (0.35)
15.6 (0.61)
M12
5
5
4
1
3
2
6

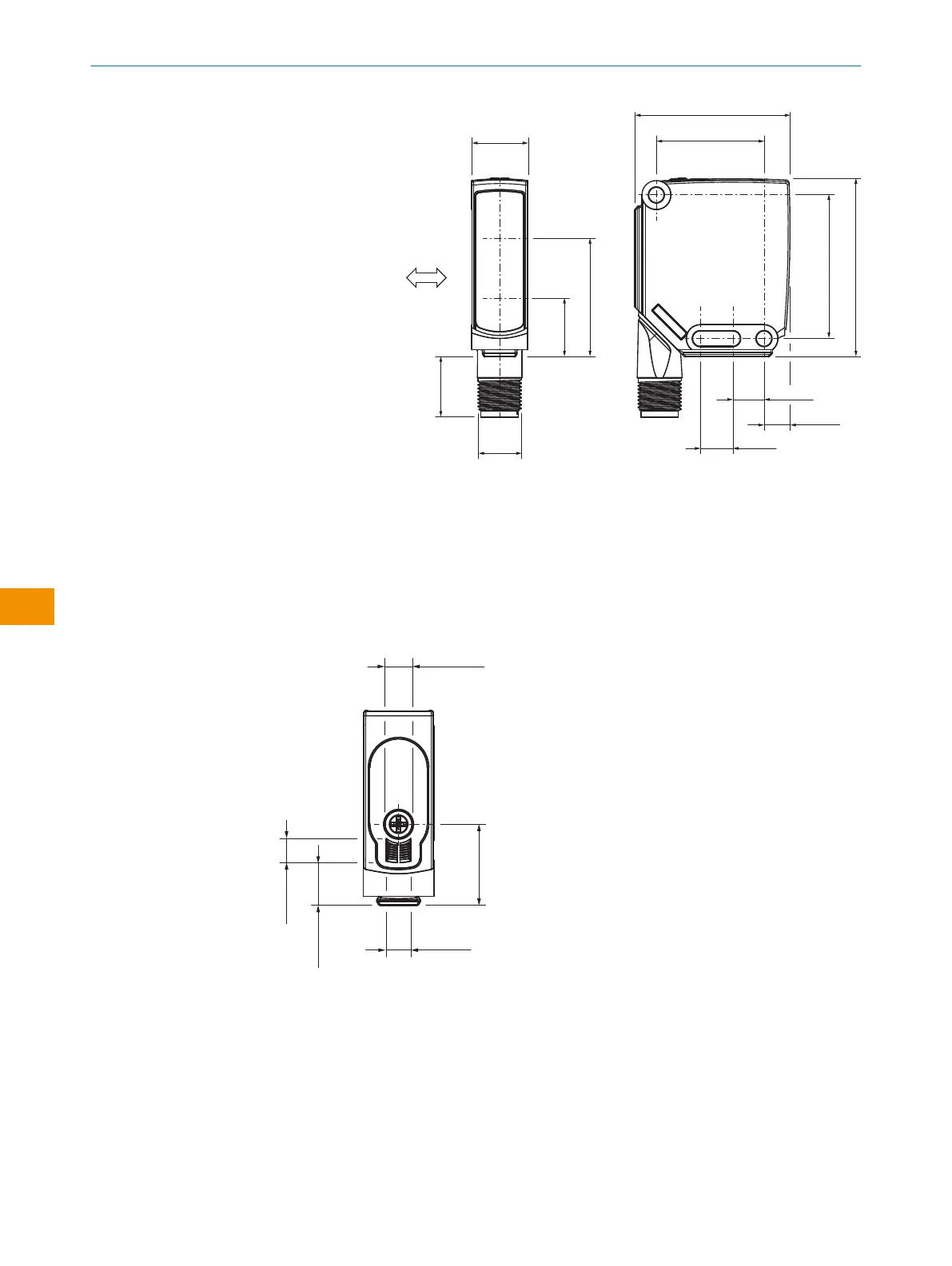

Illustration 15: Capteur avec connecteur mâle M12, grande distance de com‐
mutation
1
Sens recommandé de l’objet à détecter
2
Centre de l’axe optique, récepteur dans une zone éloignée
3
Centre de l’axe optique émetteur
4
Raccordement
5
Trou de fixation Ø 4,1mm
6
Éléments de commande et d'affichage
5.5 (0.22)
Ø 6.2 (0.24)
18 (0.71)
9.5 (0.37)
5.3 (0.21)
2 3
1
Illustration 16: Éléments de commande et d'affichage
