Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3 Hinweise zum Anschluss
Betrieb im Standard-I/O-Modus:
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
und einschalten.
Betrieb im IO-Link-Modus: Gerät an geeigneten IO-Link-Master anschließen. Per IODD /
Funktionsblock im Master oder in der Steuerung integrieren. Am Sensor blinkt die
grüne LED. IODD und Funktionsblock stehen auf www.sick.com unter der Artikelnum‐
mer zum Download bereit.
Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:
•
BN = braun
•
WH = weiß
•
BU = blau
•
BK = schwarz
•
Q = Digitalausgang
•
Q
L1
/C = Digitalausgang, IO-Link
•
L+ = Versorgungsspannung (U
B
)
•
M = Masse
DC: 10 ... 30 V DC, siehe "Technische Daten", Seite 17

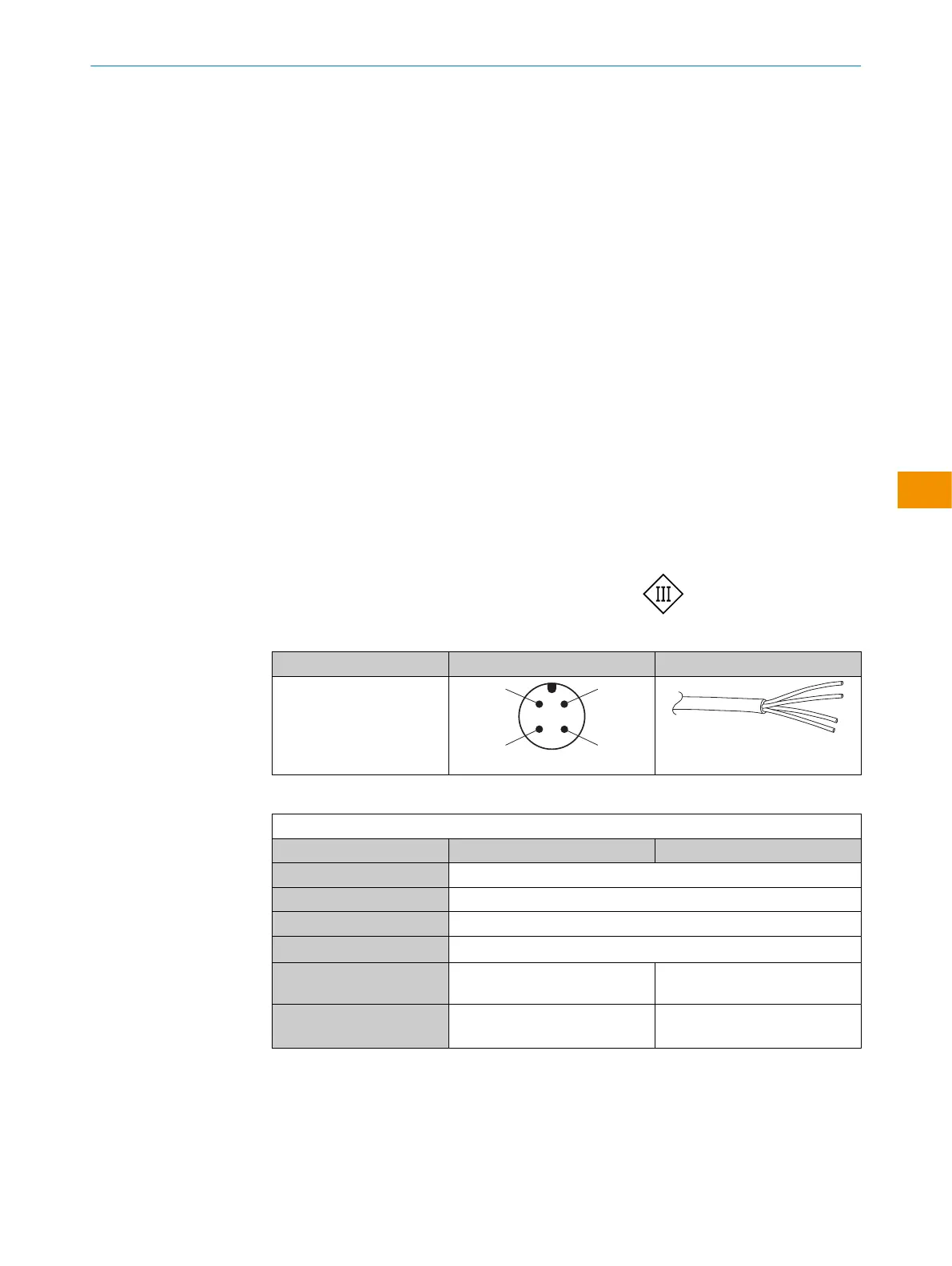

Tabelle 1: Elektrischer Anschluss
Wxx12L- x4 xH
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
0.14 mm
2
AWG26
Tabelle 2: DC
WTF12L/WTF12V-xxXXXxxxA00
Push-pull 161 162
1 = BN + (L+)
2 = WH MF
3 = BU - (M)
4 = BK Q
L1
/C
De-
fault: MF
Q
Q
De-
fault: Q
L1
(C)
Q
Q
BETRIEBSANLEITUNG
8027710/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WTF12L/WTF12V
