SICK W12 - Page 10

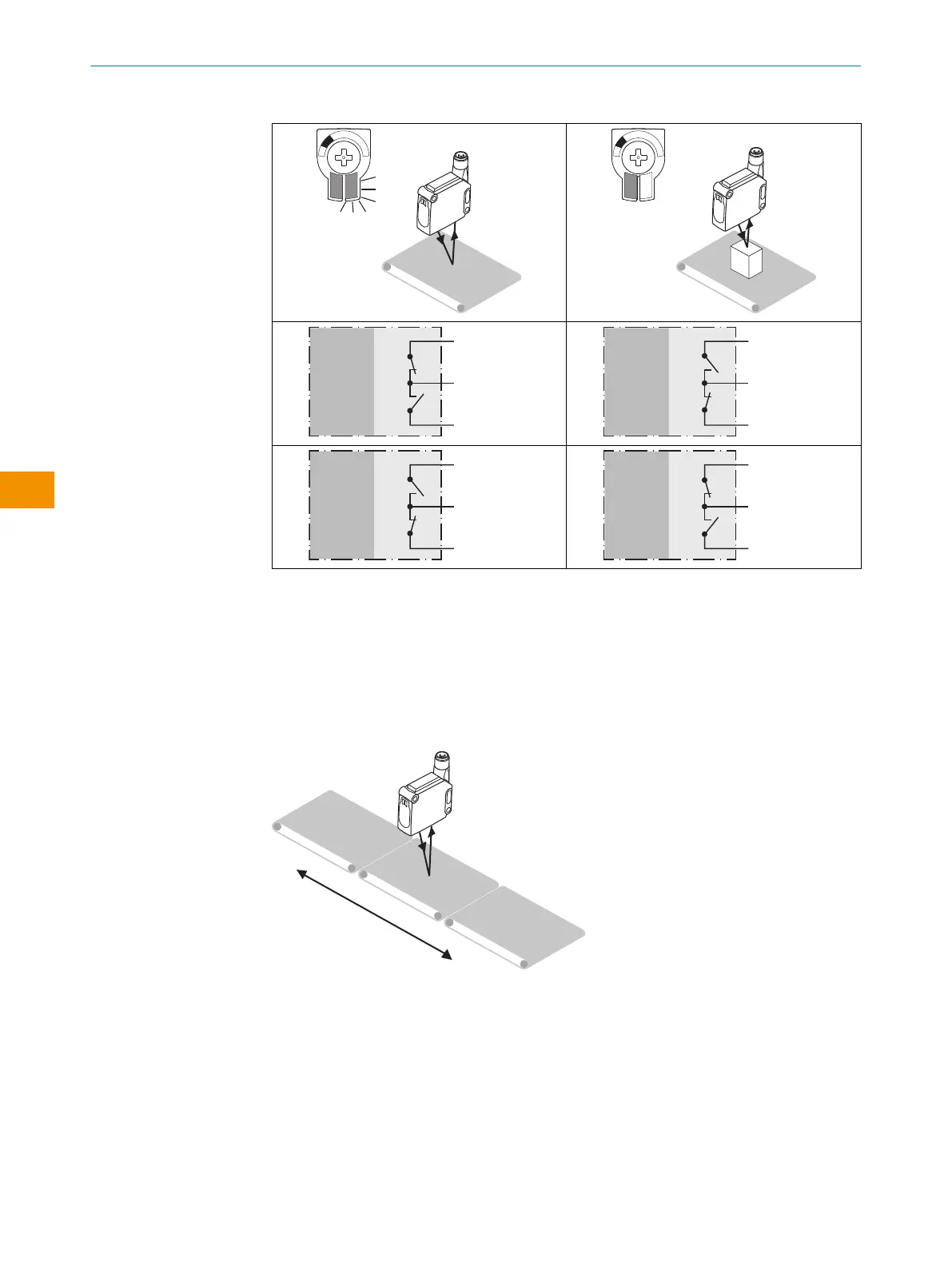

Tabelle 3: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
6 Inbetriebnahme
6.1 Ausrichtung
Ausrichtung mit Vordergrundausblendung
Sensor auf Hintergrund ausrichten. Es ist darauf zu achten, dass die optische Öffnung
(Frontscheibe) des Sensors vollständig frei ist [siehe Abbildung 3].
Abbildung 3: Ausrichtung auf Hintergrund
6.2 Einsatzbedingungen prüfen
WTF12L/WTF12V sind Reflexions-Lichttaster mit Vordergrundausblendung. Der Licht‐
taster benötigt einen Hintergrund als Referenz. Der Hintergrund sollte bzgl. Remissions‐
grad und Lage möglichst gleich bleiben. Der maximale Abstand (x) zwischen Lichttaster
und Hintergrund sowie die minimale Objekthöhe (y) sind einzuhalten. In der Regel wird
ein WTF12L/WTF12V zur Detektion von sehr flachen Objekten auf einem Förderband
eingesetzt.
BETRIEBSANLEITUNG
10
B E T R I E B S A N L E I T U N G | WTF12L/WTF12V 8027710/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de
