SICK WT24-2 - Page 70

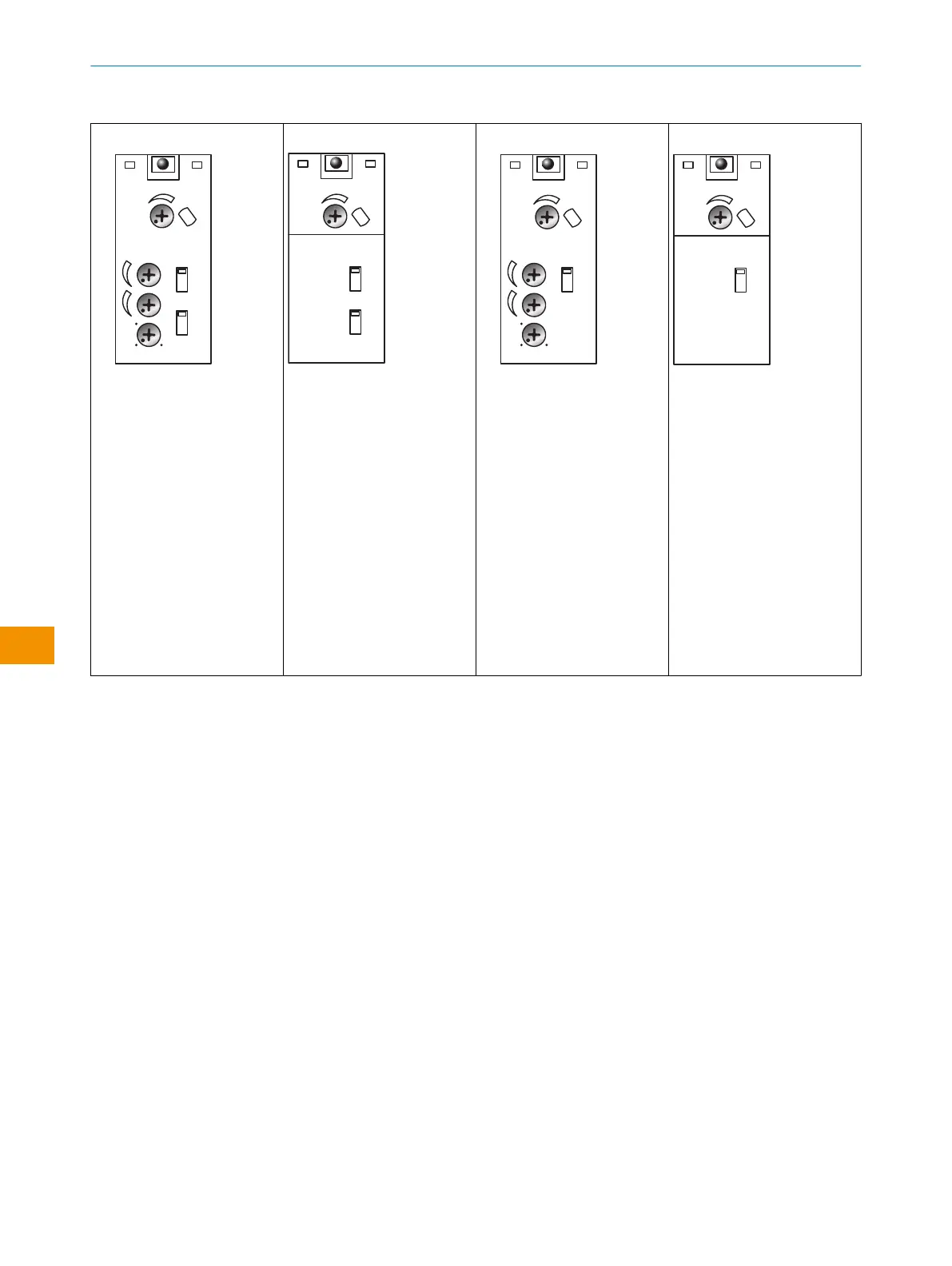

Tabella 1: elementi di comando e visualizzazione
t
2
t
2
t
1
t
1
t
1
+ t
2
t
0
PNP
NPN
D
H
1
2
3
6
4
5
7
1.0
1
Indicatori LED gialli
2
Potenziometro: impo‐
stazione della
distanza di lavoro
3
Commutatore: chiaro
(H)/scuro (D)
4
Commutatore:
NPN/PNP
5
Potenziometro: impo‐
stazione ritardo t
2
6
Potenziometro: impo‐
stazione ritardo t
1
7
Potenziometro: impo‐
stazione scala tempo‐
rale
PNP
NPN
D
H
1.0
1
2
3
4
1
Indicatore LED giallo
2
Potenziometro: impo‐
stazione della
distanza di lavoro
3
Commutatore: chiaro
(H)/scuro (D)
4
Commutatore:
NPN/PNP
t
2
t
2
t
1
t
1
t
1
+ t
2
t
0
D
H
1.0
1
2
3
5
4
6
1
Indicatori LED gialli
2
Potenziometro: impo‐
stazione della
distanza di lavoro
3
Commutatore: chiaro
(H) / scuro (D)
4
Potenziometro: impo‐
stazione ritardo t
2
5
Potenziometro: impo‐
stazione ritardo t
1
6
Potenziometro: impo‐
stazione scala tempo‐
rale
D
H
1.0
1
2
3
1
Indicatori LED gialli
2
Potenziometro: impo‐
stazione della
distanza di lavoro
3
Commutatore: chiaro
(H) / scuro (D)
4 Montaggio
Montare il sensore su una staffa di fissaggio adatta (vedi il programma per accessori
SICK).
Rispettare la coppia di serraggio massima consentita del sensore di 2Nm.
Rispettare la direzione preferenziale dell’oggetto in relazione al sensore, cfr. v. „Disegno
quotato“, pagina 80.
5 Installazione elettrica
Il collegamento del sensore deve avvenire in assenza di tensione. In base al tipo di
collegamento si devono rispettare le seguenti informazioni:
– Collegamento connettore maschio: rispettare l’occupazione del pin: se il coperchio
è aperto, il connettore maschio può essere orientato in direzione orizzontale e
verticale
– Collegamento del morsetto: rispettare il diametro del conduttore consentito da 5 a
10 mm. Se il coperchio è aperto, il collegamento a vite M16 può essere orientato
in direzione orizzontale e verticale Sciogliere il collegamento a vite e rimuovere
le guarnizioni. Realizzare la linea di alimentazione senza tensione e collegare il
sensore secondo tabella 38 etabella 40 . Riavvitare il collegamento a vite M16
con la guarnizione per garantire il gradodi protezione IP del dispositivo.
