12.1 寸法図
6
1
2
7
8
27
(1.06)
max. 32
(1.26)
14
(0.55)
6.5
(0.26)
10.5
(0.41)
14
(0.55)
15.5
(0.61)
70 (2.76)
M5
6.2
(0.24)
30 (1.18)
92 (3.62)
5
(0.20)
3
4
5
6
15
(0.59)
26
(1.02)
61 (2.40)
14,4
(0.57)
8

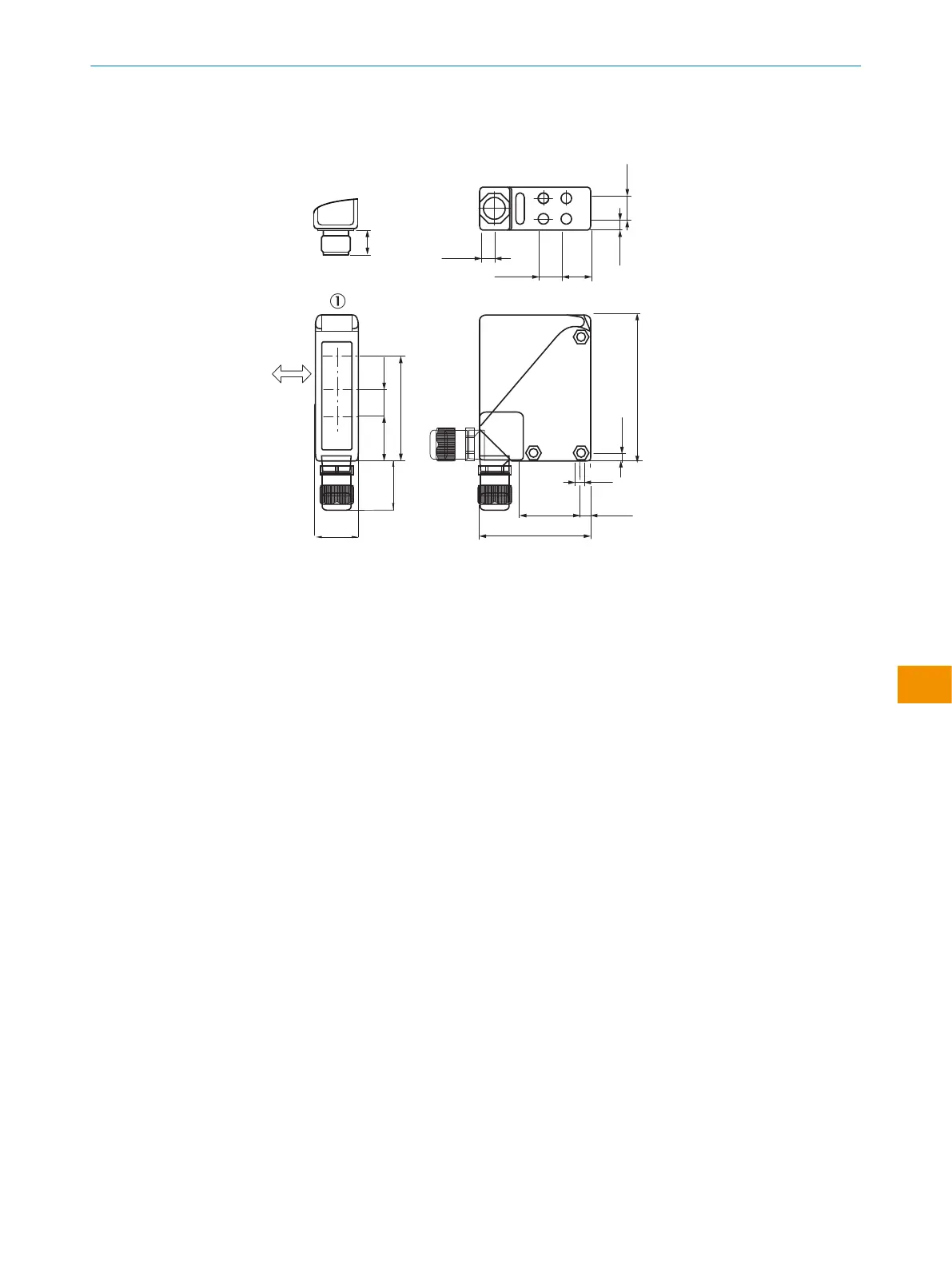

図 8: 寸法図
1
照準用切欠き部
2
黄色の LED
3
検出対象物の優先方向
4
光軸中心 / 投光器
5
光軸中心 / 近接領域の受光器
6
光軸中心 / 遠隔領域の受光器
7
貫通穴 Ø 5.5mm、M5 六角ナット用に両側
8
M16 コネクタまたはオスコネクタ 90°回転可能
13 付録
13.1 適合性および証明書
