3 Ustawianie zasięgu
Czujnik zpotencjometrem: otworzyć pokrywę ipokrywę ochronną czujnika; upewnić się, że
do urządzenia nie dostaną się zanieczyszczenia.
Za pomocą potencjometru (rodzaj: bez ogranicznika) ustawiany jest zasięg. Obrót wprawo:
zwiększanie zasięgu, obrót wlewo: zmniejszanie zasięgu. Zaleca się ustawienie zasięgu
na obiekt, np. patrz tabela 8. Po ustawieniu zasięgu należy usunąć obiekt zdrogi wiązki
świetlnej, tło zostanie wygaszone, awyjście przełączające zmieni się [patrz rysunek 5
i rysunek 6].

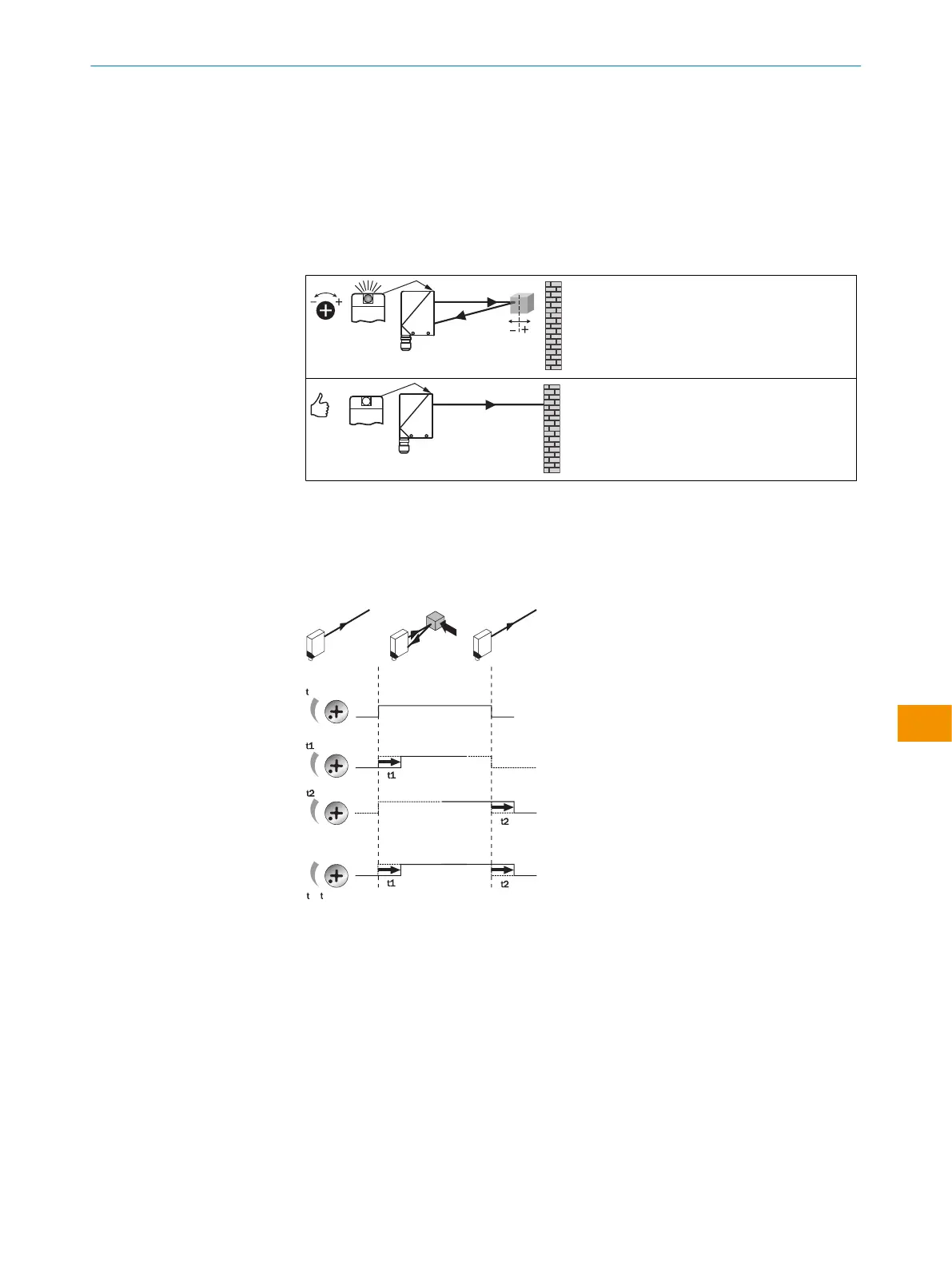

Tabela 8: Ustawianie zasięgu
Czujnik jest ustawiony igotowy do pracy.
4 Ustawianie funkcji czasowych
WT34: t0 = brak opóźnienia, t1 = opóźnienie, t2 = opóźnienie; dla -R obowiązuje: 0 = prze‐
kaźnik nieaktywny, 1 = przekaźnik aktywny. Przełącznik typu czasu opóźnienia, ustawiany
na urządzeniu zgodnie zponiższym wykresem.
Poziom czasu: regulowane wzakresie 0,5 ... 10s.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Rysunek 7: Funkcje czasu
8 Urządzenia ocechach specjalnych
WT34-V210S01, WT34-R210S02: ustawienie domyślne na załączanie przez ciemność
WT34-B400S04: ustawienie domyślne na załączanie przez światło, rozmiar plamki
świetlnej ok. Ø 15mm (1m)
WT34-R210S06: maskowanie obszaru bliskiego (brak detekcji wzakresie od 0 do
80mm)
WT34-R220S07: czarna osłona między nadajnikiem aodbiornikiem
