SICK WT34 - Załącznik

12.1 Rysunek wymiarowy
6
1
2
7
8
27
(1.06)
max. 32
(1.26)
14
(0.55)
6.5
(0.26)
10.5
(0.41)
14
(0.55)
15.5
(0.61)
70 (2.76)
M5
6.2
(0.24)
30 (1.18)
92 (3.62)
5
(0.20)
3
4
5
6
15
(0.59)
26
(1.02)
61 (2.40)
14,4
(0.57)
8

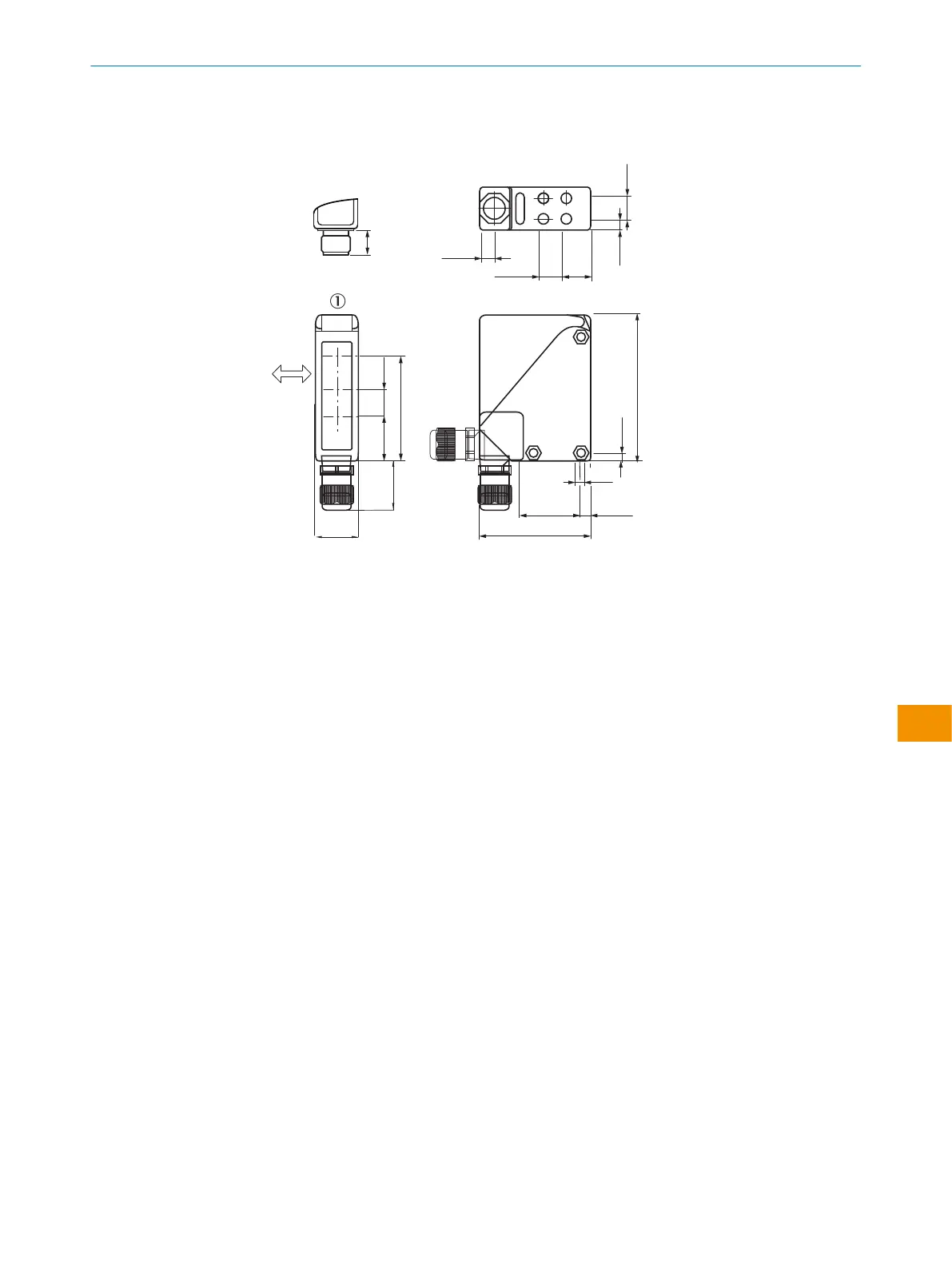

Rysunek 8: Rysunek wymiarowy
1
Rowek celownika
2
Żółta LED
3
Preferowany kierunek materiału pomiarowego
4
Środek osi optycznej / Nadajnik
5
Środek osi optycznej / odbiornik wbliskim obszarze
6
Środek osi optycznej / odbiornik wdalekim obszarze
7
przelotowy otwór wiercony ø 5,5mm, z obu stron na nakrętkę sześciokątną M5
8
Złącze gwintowane M16 lub wtyk obracany o90°
13 Załącznik
13.1 Zgodności icertyfikaty
Na stronie www.sick.com znajdziesz deklaracje zgodności, certyfikaty iaktualną
instrukcję eksploatacji produktu. Wpolu wyszukiwania należy podać numer katalogowy
produktu (numer katalogowy: patrz dane na tabliczce znamionowej wpolu „P/N” lub
„Ident. no.”).
