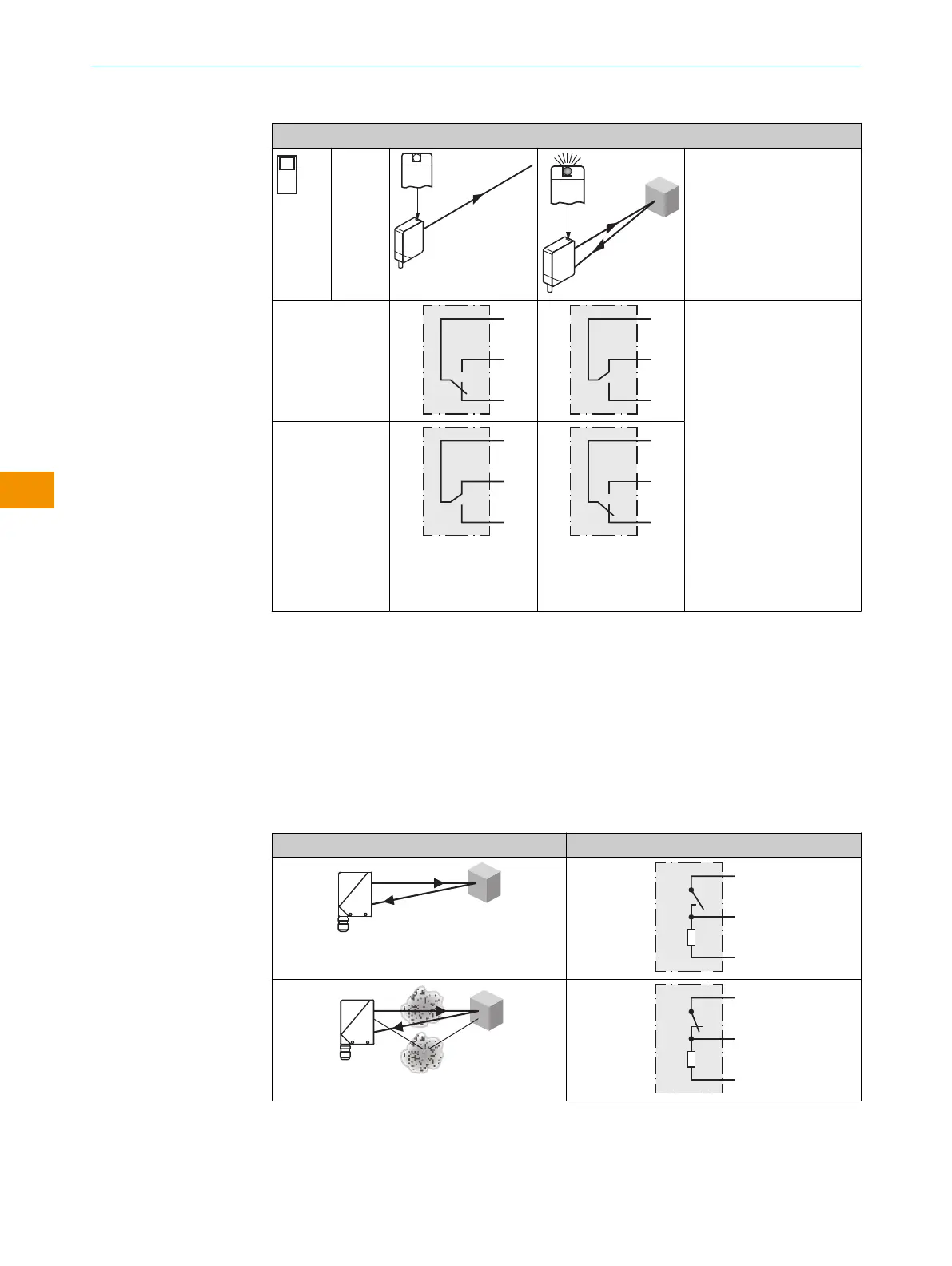

SICK WT34 - Zusatzfunktionen

Tabelle 5: AC/DC Relais
Relais
H
D
3
WT34-R2x0
H
3
4
5
3
4
5
I
max.
= 4A @ 250V AC
4A @ 24V DC
0.125A @ 250 V DC
UL: 4A @ 250 V AC, general
use
4A @ 250 V AC, resistive
(NO)
3A @ 250 V AC, resistive
(NC)
4A @ 24 V DC, NO, general
use
3A @ 24 V DC, NC, general
use
R300
B300 (NO contacts only)
D
3
4
5
3
4
5
6 Zusatzfunktionen
Alarm
Alarmausgang: Der Sensor (WT34-Vxxx) verfügt über einen Vorausfallmeldeausgang
("Alarm" im Anschlussschema [siehe "WT34-Bxxx, WT34-Vxxx", Seite 10]) der meldet,
wenn der Sensor nur noch eingeschränkt betriebsbereit ist. Dabei blinkt die Anzeige-
LED. Mögliche Ursachen: Verschmutzung des Sensors, Sensor ist dejustiert. Im Gutzu‐
stand: LOW (0), bei zu starker Verschmutzung HIGH (1).
Tabelle 6: Alarm
Alarm (≤ 100 mA)
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
