Entrée test
Entrée test: les capteurs WT34-B / -V disposent d’une entrée test («TE» ou «Test»
dans le schéma de raccordement [voir "WT34-Bxxx, WT34-Vxxx", page 63 et voir
tableau 7]) qui permet de désactiver l’émetteur et ainsi de contrôler le bon fonctionne‐
ment du capteur: lorsque des câbles avec connecteurs femelles équipés de LED sont
utilisés, s’assurer que l’entréeTE est correctement affectée.
Si l’objet est détecté, activer l’entrée test (voir le schéma de raccordement [voir "WT34-
Bxxx, WT34-Vxxx", page 63 et voir tableau 7], PNP: TE → M). La LED d’émission
s’éteint ou une absence de détection d’objet est simulée. Pour vérifier le fonctionne‐
ment, utiliser le tableau suivant. Si la sortie de commutation ne se comporte pas
comme indiqué dans le tableausuivant, vérifier les conditions d’utilisation. Voir la
section consacrée au diagnostic.

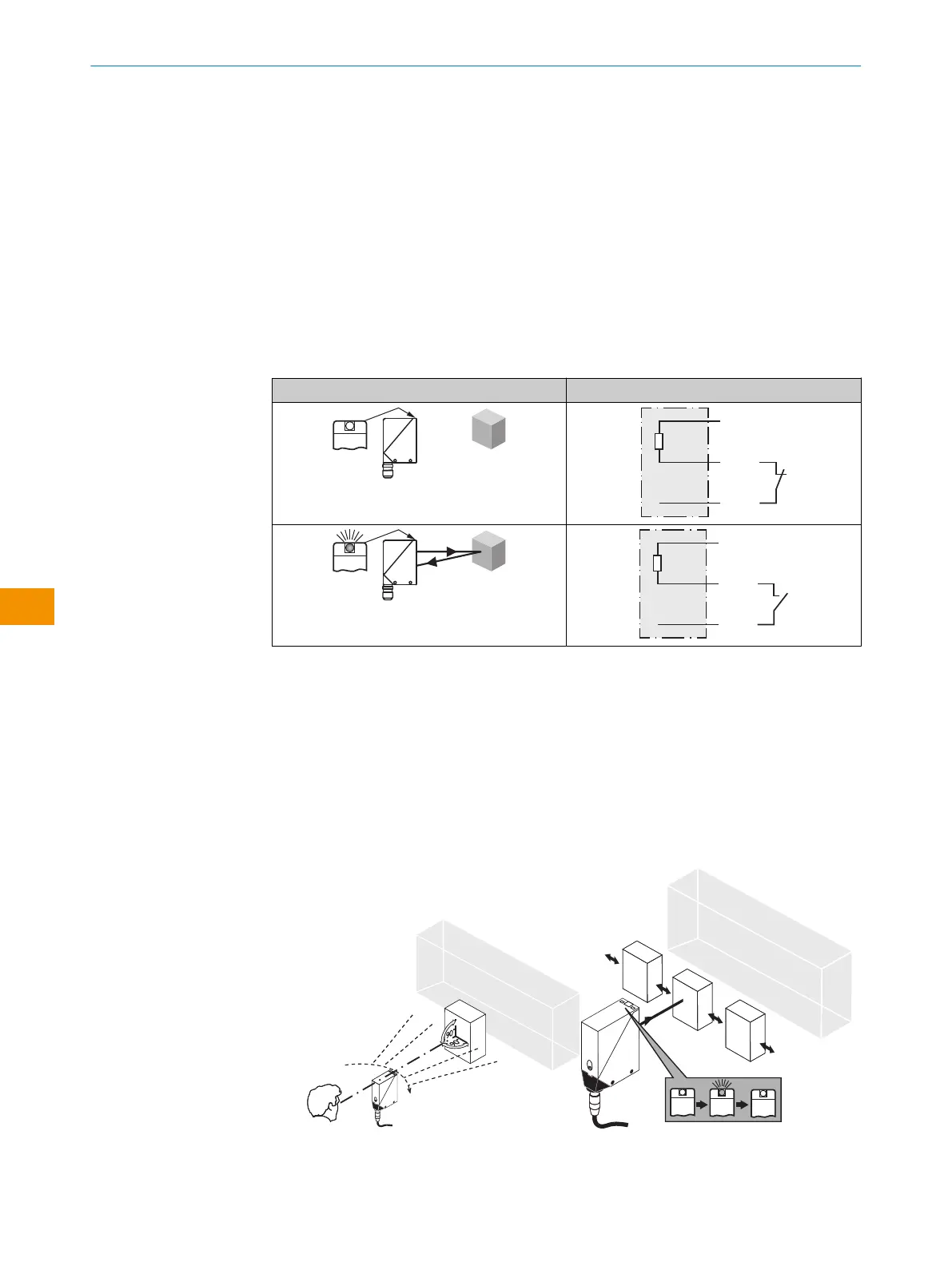

Tableau 7: Test
Test
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Mise en service
1 Alignement
WT34-Xx4x, -Xx5x: aligner le capteur sur l’objet. Choisir la position de sorte que le faisceau
lumineux émis rouge touche l’objet en plein centre. S’assurer que l’ouverture optique (vitre
frontale) du capteur est parfaitement dégagée [voir illustration 3 et illustration 4].
WT34-Xx1x, -Xx2x: aligner le capteur sur l’objet. Choisir la position de sorte que le faisceau
infrarouge (invisible) touche l’objet en plein centre. Seules les LED permettent de savoir
si l’alignement est correct. Voir illustration 3 et illustration 4. S’assurer que l’ouverture
optique (vitre frontale) du capteur est parfaitement dégagée.
Illustration 3: Alignement Illustration 4: Alignement2
