2 Distance de commutation
Les WT34 sont des détecteurs à réflexion directe avec élimination d’arrière-plan. En fonc‐
tion de la rémission de l’objet à détecter et de l’arrière-plan qui se trouve éventuellement
derrière, une distance minimale (y) doit être respectée entre la distance de commutation
(x) réglée et l’arrière-plan.
Rémission: 6% = noir 1, 18% = gris 2, 90% = blanc 3 (par rapport au blanc standard
selon DIN 5033). Nous recommandons de procéder au réglage avec un objet de faible
rémission.
La distance minimale (= y) pour l’élimination d’arrière-plan peut être déterminée à partir
du diagramme [ illustration 5 1] comme suit:
exemple: x = 600 mm, y = 4.5 => 4.5 % de 600 mm = 27 mm. C’est à dire que
l’arrière-plan est masqué à partir d’une distance du capteur > 627 .
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Distance in mm
1
2
3
y
x

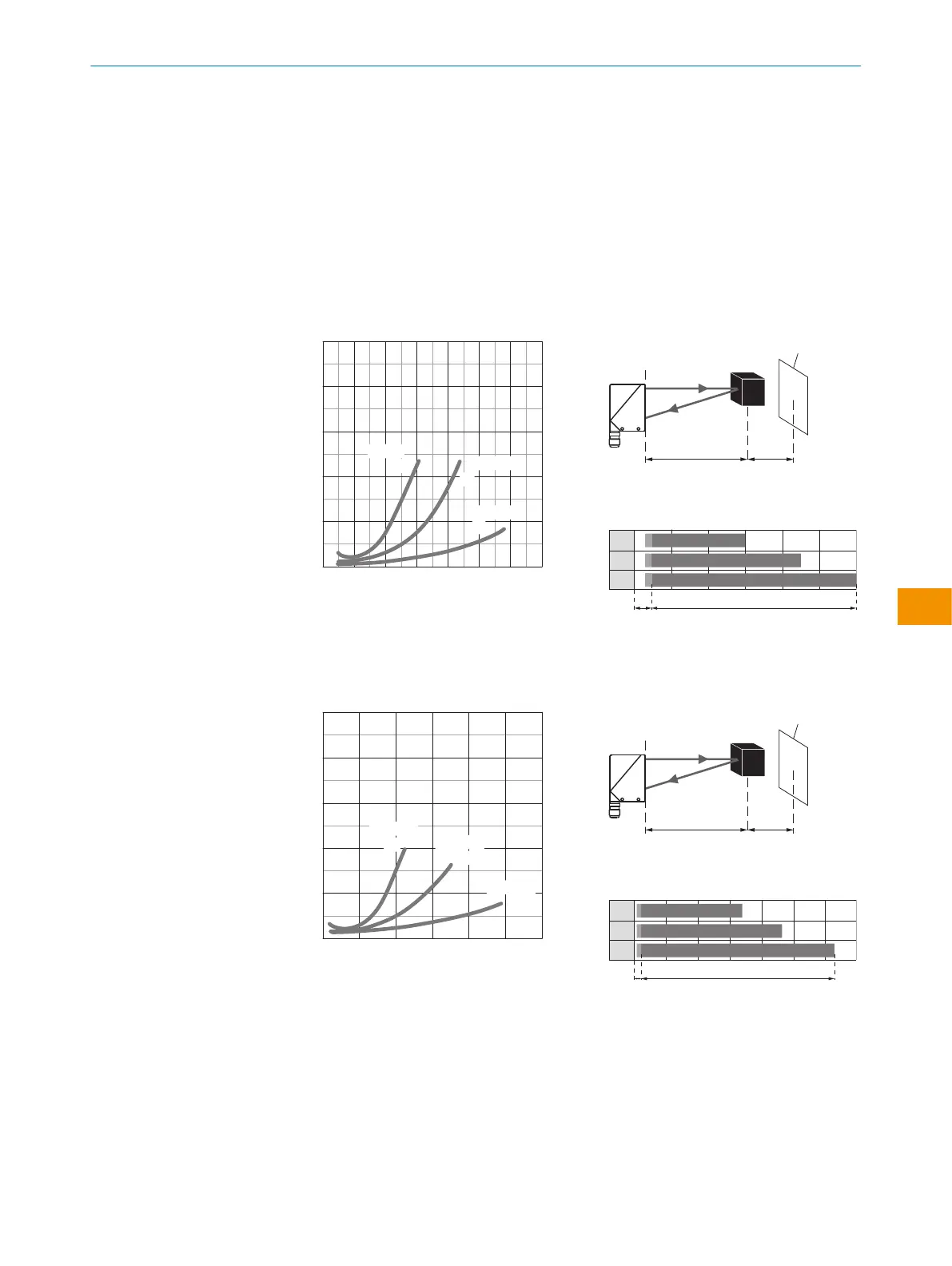

Illustration 5: WT34-Xx4x, -Xx5x, lumière
rouge
yx
white back-
ground (90%)
x = 600mm, y = 27mm
(= 4,5% de 600mm)
100 600
100 900
100 1,200
1
2
3
A B
A = distance de détection (en fonction
de la réémission de l'objet)
B = plage de réglage
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x
Illustration 6: WT34-Xx1x, -Xx2x, lumière
infrarouge
yx
white back-
ground (90%)
x = 1.000mm, y = 30mm
(= 3% de 1.000mm)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = distance de détection (en fonction
de la réémission de l'objet)
B = plage de réglage
