SICK WT34 - Uruchamianie

Wejście testowe
Wejście testowe: czujniki WT34-B/-V są wyposażone wwejście testowe („TE” lub „Test”
na schemacie elektrycznym [patrz "WT34-Bxxx, WT34-Vxxx", strona 116 oraz patrz
tabela 7]), umożliwiające wyłączenie czujnika, atym samym sprawdzenie, czy działa on
prawidłowo: wprzypadku użycia gniazd przewodu ze wskaźnikami LED należy zwrócić
uwagę, czy wejście testowe jest odpowiednio przyporządkowane.
Jeśli obiekt zostanie wykryty, aktywować wejście testowe (patrz schemat elektryczny
[patrz "WT34-Bxxx, WT34-Vxxx", strona 116 oraz patrz tabela 7], PNP: TE → M). Dioda
nadawcza LED jest wyłączana lub symulowany jest brak wykrycia obiektu. Wcelu spraw‐
dzenia działania należy skorzystać zponiższej tabeli. Jeśli wyjście przełączające nie
zachowuje się zgodnie zponiższą tabelą, sprawdzić warunki eksploatacji. Patrz punkt
„Diagnostyka błędów”.

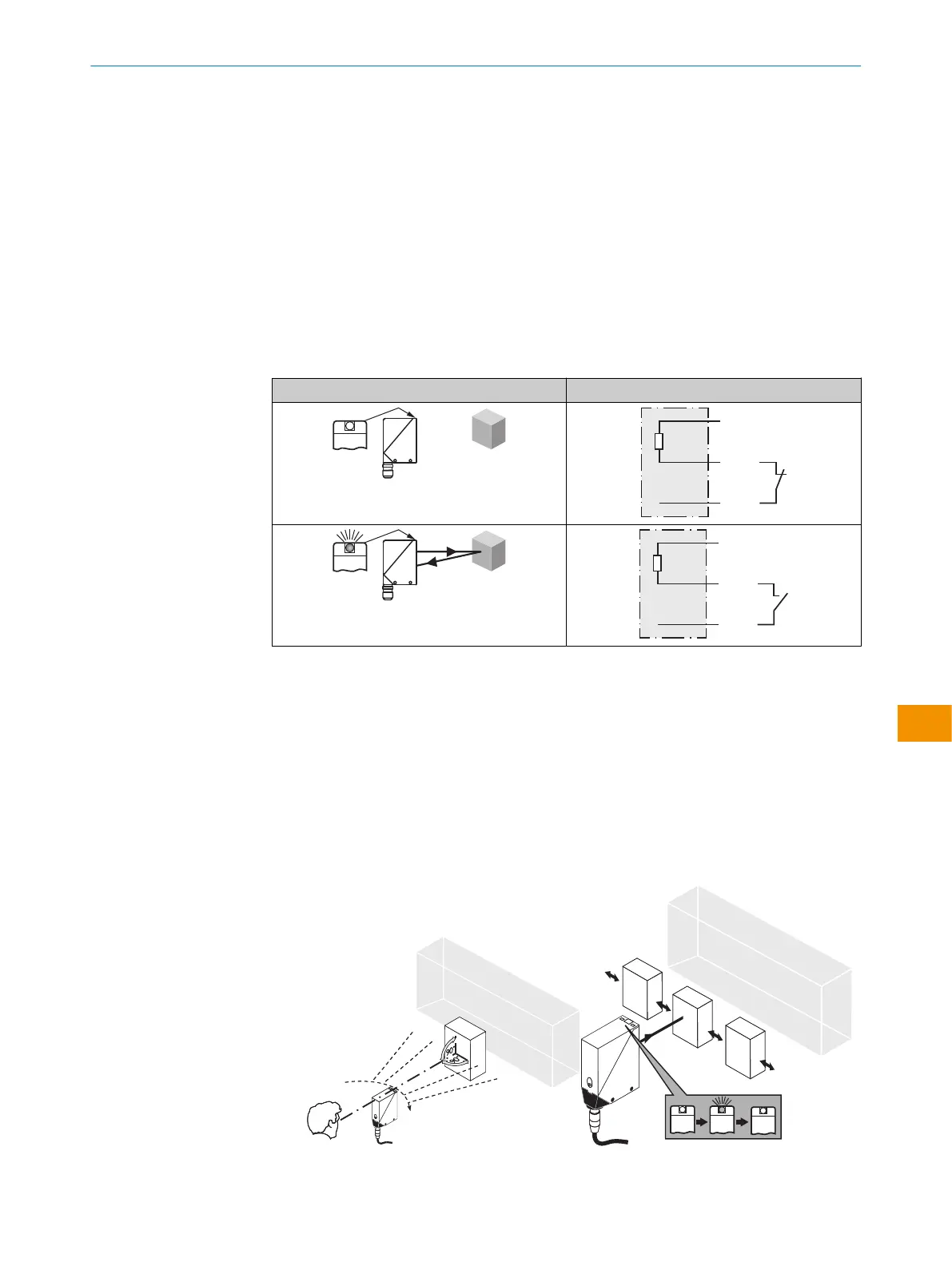

Tabela 7: Test
Test
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Uruchamianie
1 Ustawianie
WT34-Xx4x, -Xx5x: ustawić czujnik odpowiednio do obiektu. Wybrać taką pozycję, aby
czerwona wiązka nadajnika trafiała wśrodek obiektu. Zwrócić uwagę, aby otwór optyczny
(szyba przednia) czujnika był całkowicie odkryty [patrz rysunek 3 oraz rysunek 4].
WT34-Xx1x, -Xx2x: ustawić czujnik odpowiednio do obiektu. Wybrać taką pozycję, aby
światło podczerwone (niewidoczne) trafiało wśrodek obiektu. Prawidłowe ustawienie poło‐
żenia można sprawdzić tylko za pomocą wskaźnika LED. Patrz wzwiązku ztym rysunek 3
oraz rysunek 4. Zwrócić uwagę na to, aby otwór optyczny (szyba przednia) czujnika był
całkowicie odkryty.
Rysunek 3: Ustawianie Rysunek 4: Ustawianie 2
