2 Zasięg
WT34 to fotoprzekaźniki refleksyjne zfunkcją tłumienia tła. W zależności od współczynnika
remisji wykrywanego obiektu oraz ewentualnie znajdującego się za nim tła, musi być zacho‐
wany odstęp minimalny (y) między ustawionym zasięgiem (x) atłem.
Remisja: 6% = czarny 1, 18% = szary 2, 90% = biały 3 (wodniesieniu do standardowej
bieli wg DIN 5033). Zalecane jest przeprowadzenie ustawienia przy użyciu obiektu oniskiej
remisji.
Minimalną odległość (= y) dla tłumienia tła można obliczyć na podstawie wykresu
[rysunek 5 1] wnastępujący sposób:
przykład: x= 600mm, y= 4.5 => 4.5 % z600mm = 27mm. Oznacza to, że tło jest
maskowane od odległości > 627mm od czujnika.
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Distance in mm
1
2
3
y
x

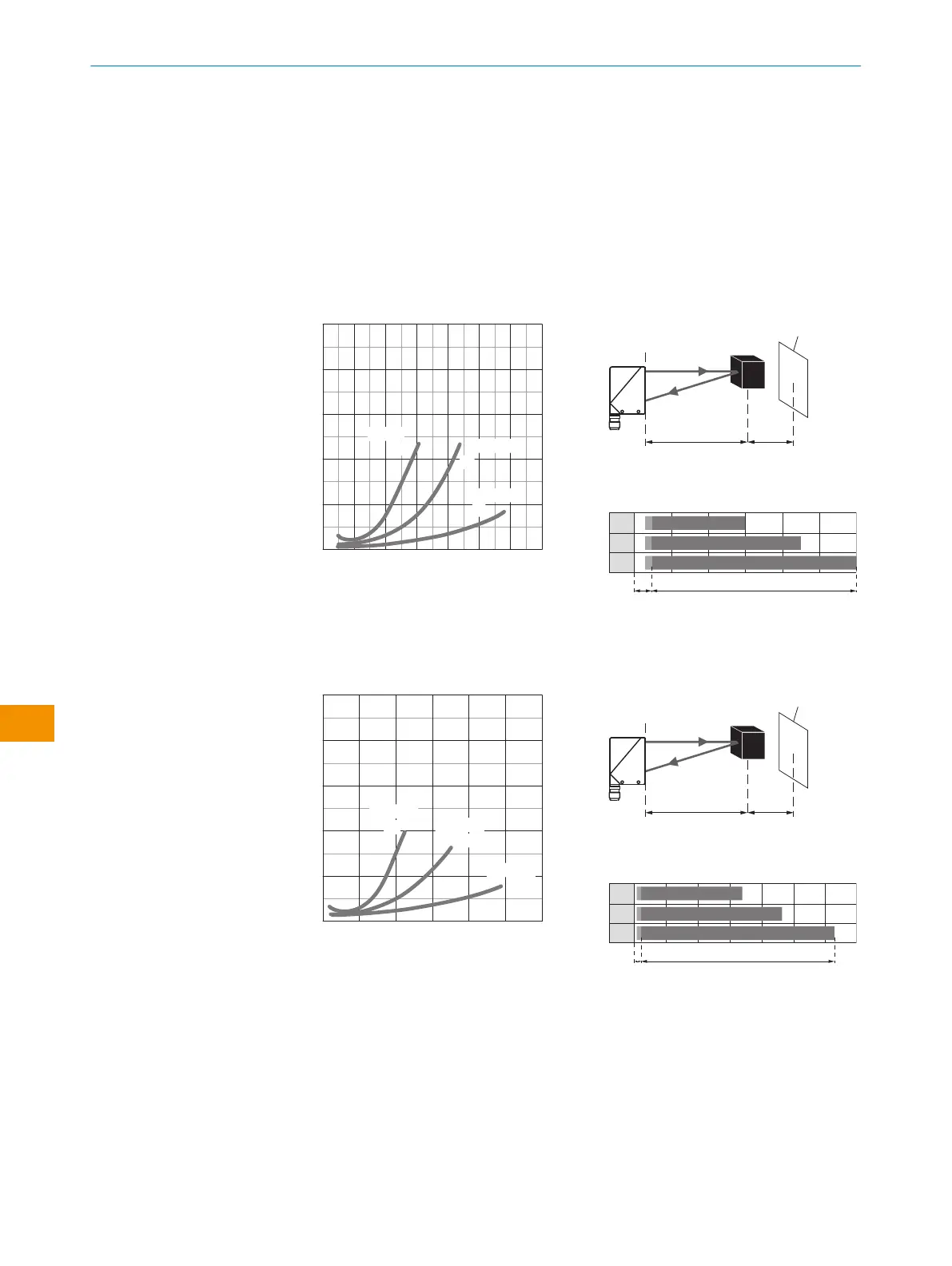

Rysunek 5: WT34-Xx4x, -Xx5x, światło
czerwone
yx
white back-
ground (90%)
x = 600mm, y = 27mm
(= 4,5% z600mm)
100 600
100 900
100 1,200
1
2
3
A B
A = zasięg detekcji (wzależności od
współczynnika remisji obiektu)
B = zakres ustawień
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x
Rysunek 6: WT34-Xx1x, -Xx2x, światło
podczerwone
yx
white back-
ground (90%)
x = 1000mm, y = 30mm
(= 3% z1000mm)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = zasięg detekcji (wzależności od
współczynnika remisji obiektu)
B = zakres ustawień
