SICK WT34 - Colocação Em Operação

Entrada de teste
Entrada de teste: os sensores WT34-B / -V dispõem de uma entrada de teste (“ET”
ou “Teste” no esquema de conexões [ver "WT34-Bxxx, WT34-Vxxx", página 133 e ver
tabela 7]), através da qual o emissor é desligado, permitindo assim verificar o seu
funcionamento correto: ao utilizar conectores fêmea do cabo com indicadores LED,
certificar-se de que a ET tenha o pin-out adequado.
Se for detectado um objeto, ativar a entrada de teste (ver o esquema de conexões [ver
"WT34-Bxxx, WT34-Vxxx", página 133 e ver tabela 7], PNP: TE → M). O LED de emissão
é desligado ou há a simulação de que nenhum objeto foi detectado. Para verificar a
função, consultar a tabela seguinte. Se a saída de comutação não se comportar de
acordo com a tabela, verificar as condições de uso. Ver o item Diagnóstico de erros.

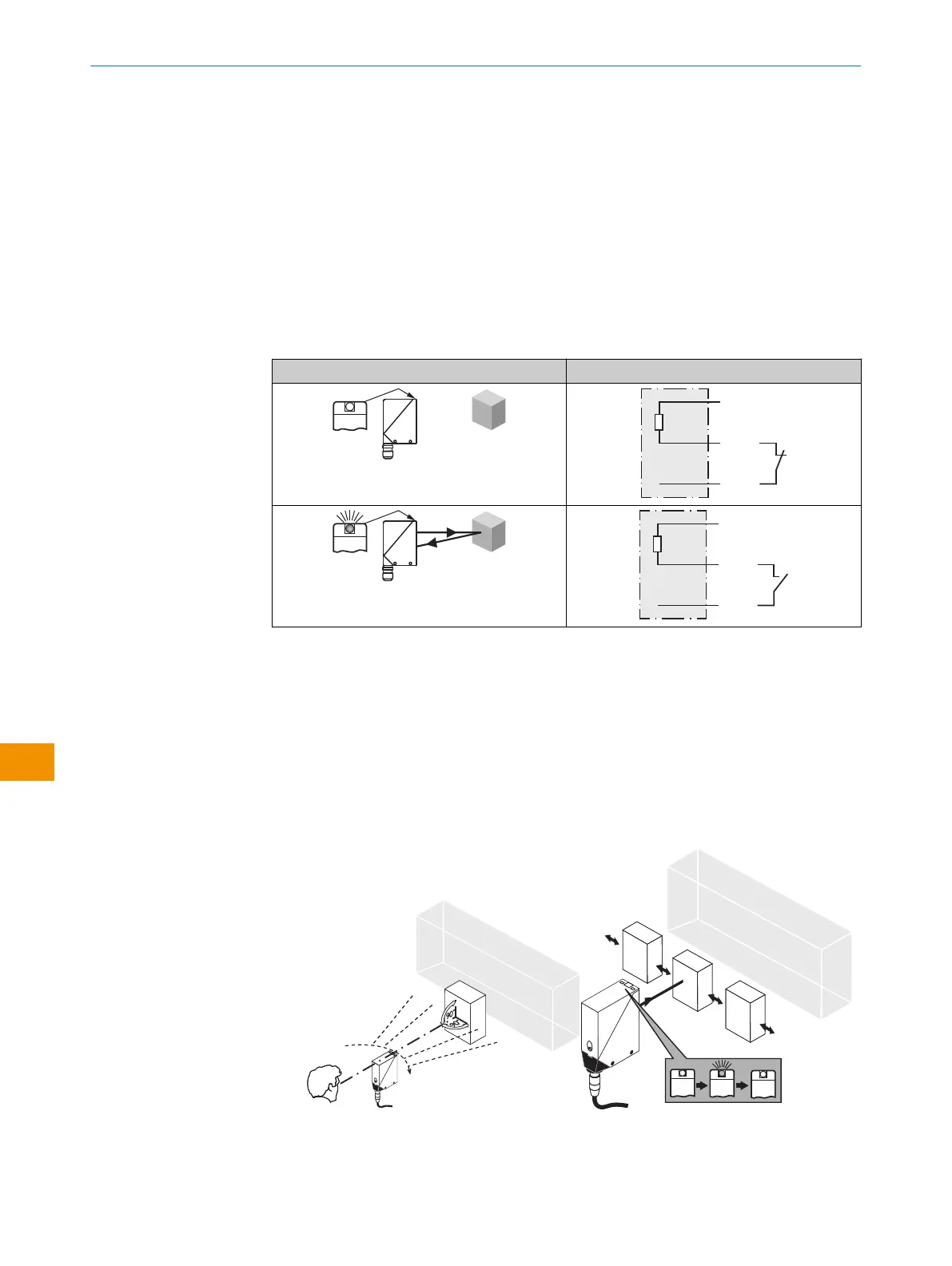

Tabela 7: Teste
Teste
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Colocação em operação
1 Alinhamento
WT34-Xx4x, -Xx5x: alinhar o sensor ao objeto. Selecionar o posicionamento de forma que
o feixe da luz de emissão vermelha incida sobre o centro do objeto. Certificar-se de que a
abertura ótica (vidro frontal) do sensor esteja completamente livre [ver figura 3 e figura 4].
WT34-Xx1x, -Xx2x: alinhar o sensor ao objeto. Selecionar o posicionamento de forma que a
luz infravermelha (invisível) incida sobre o centro do objeto. O alinhamento correto só pode
ser verificado através dos indicadores LED. Ver figura 3 e figura 4. Certificar-se de que a
abertura óptica (vidro frontal) do sensor esteja completamente livre.
Figura 3: Alinhamento Figura 4: Alinhamento 2
