2 Distância de comutação
WT34 são sensores fotoelétricos de reflexão com supressão do fundo. Dependendo da
luminescência do objeto a ser detectado e do fundo que eventualmente se encontra atrás
dele, deve ser mantida uma distância mínima (y) entre a distância de comutação ajustada
(x) e o plano de fundo.
Luminescência: 6% = preto 1, 18% = cinza 2, 90% = branco 3 (com base no padrão
branco da norma DIN 5033). Recomendamos realizar o ajuste com um objeto de baixa
luminescência.
A distância mínima (=y) para a supressão do fundo pode ser determinada a partir do
gráfico [ figura 5 1] do seguinte modo:
exemplo: x = 600mm, y = 4.5 => 4.5% de 600mm = 27mm. Isto significa, que o sensor
suprime o plano de fundo a partir de uma distância > 627mm.
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Distance in mm
1
2
3
y
x

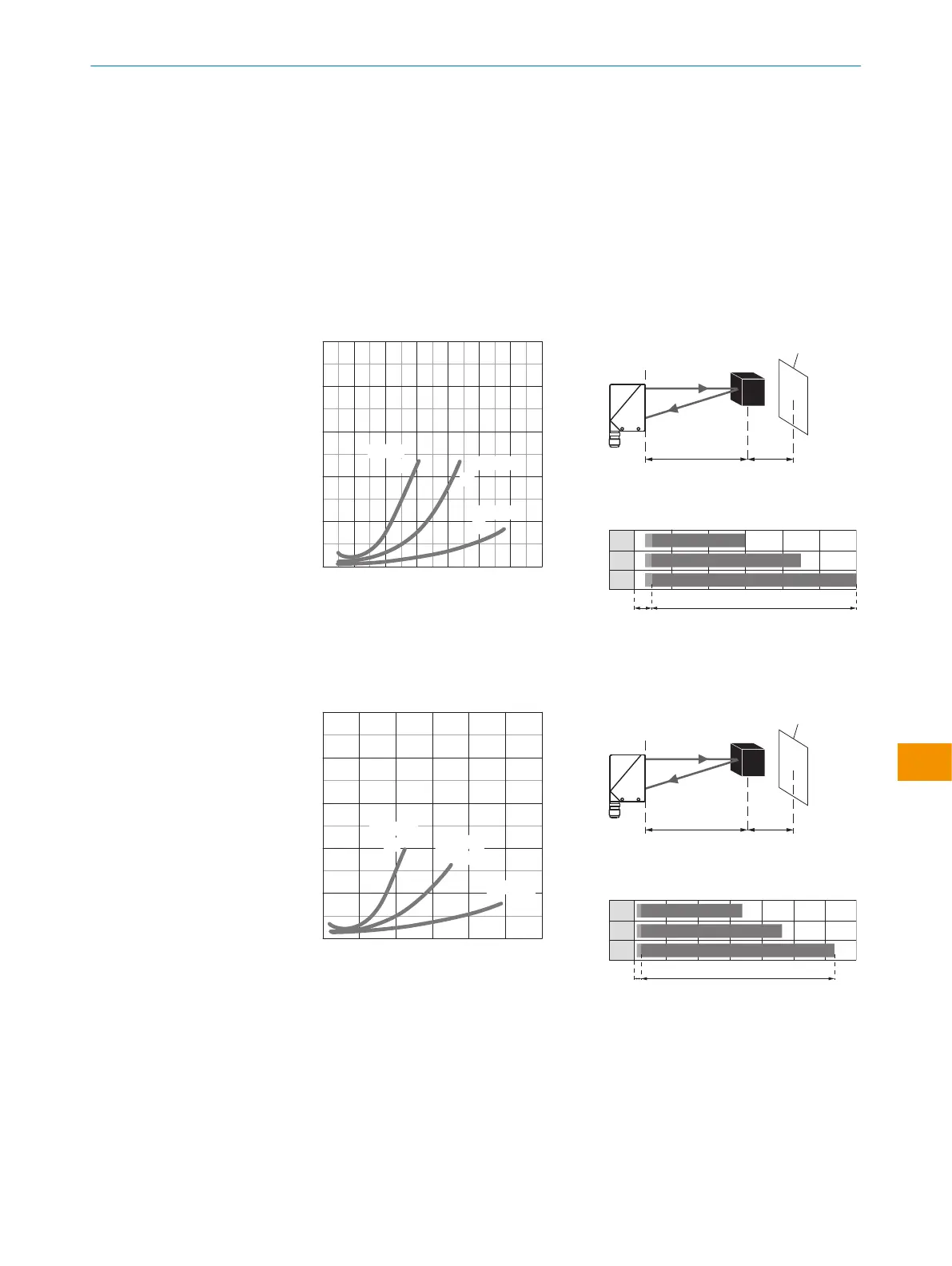

Figura 5: WT34-Xx4x, -Xx5x, luz verme‐
lha
yx
white back-
ground (90%)
x = 600mm, y = 27mm
(= 4,5% de 600mm)
100 600
100 900
100 1,200
1
2
3
A B
A = distância de detecção (depende da
luminescência)
B = faixa de ajuste
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x
Figura 6: WT34-Xx1x, -Xx2x, luz infraver‐
melha
yx
white back-
ground (90%)
x = 1.000mm, y = 30mm
(= 3% de 1.000mm)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = distância de detecção (depende da
luminescência)
B = faixa de ajuste
