Podłączanie wtyku: uwaga na przyporządkowanie styków: przy otwartej pokrywie
wtyk można obracać wpoziomie iwpionie
Przyłącze zaciskowe: zwrócić uwagę na dopuszczalną średnicę przewodu od 5
do 10mm. Gdy pokrywa jest otwarta, złącze śrubowe M16 obracać wpoziomie
iwpionie. Odkręcić złącze śrubowe M16 iusunąć korek uszczelniający. Przeprowa‐
dzić przewód zasilający odłączony od napięcia ipodłączyć czujnik wg tabela 2 oraz
podłączyć tabela 4. Ponownie dokręcić złącze śrubowe M16 zuszczelnieniem, aby
został zapewniony wymagany stopień ochrony IP urządzenia.

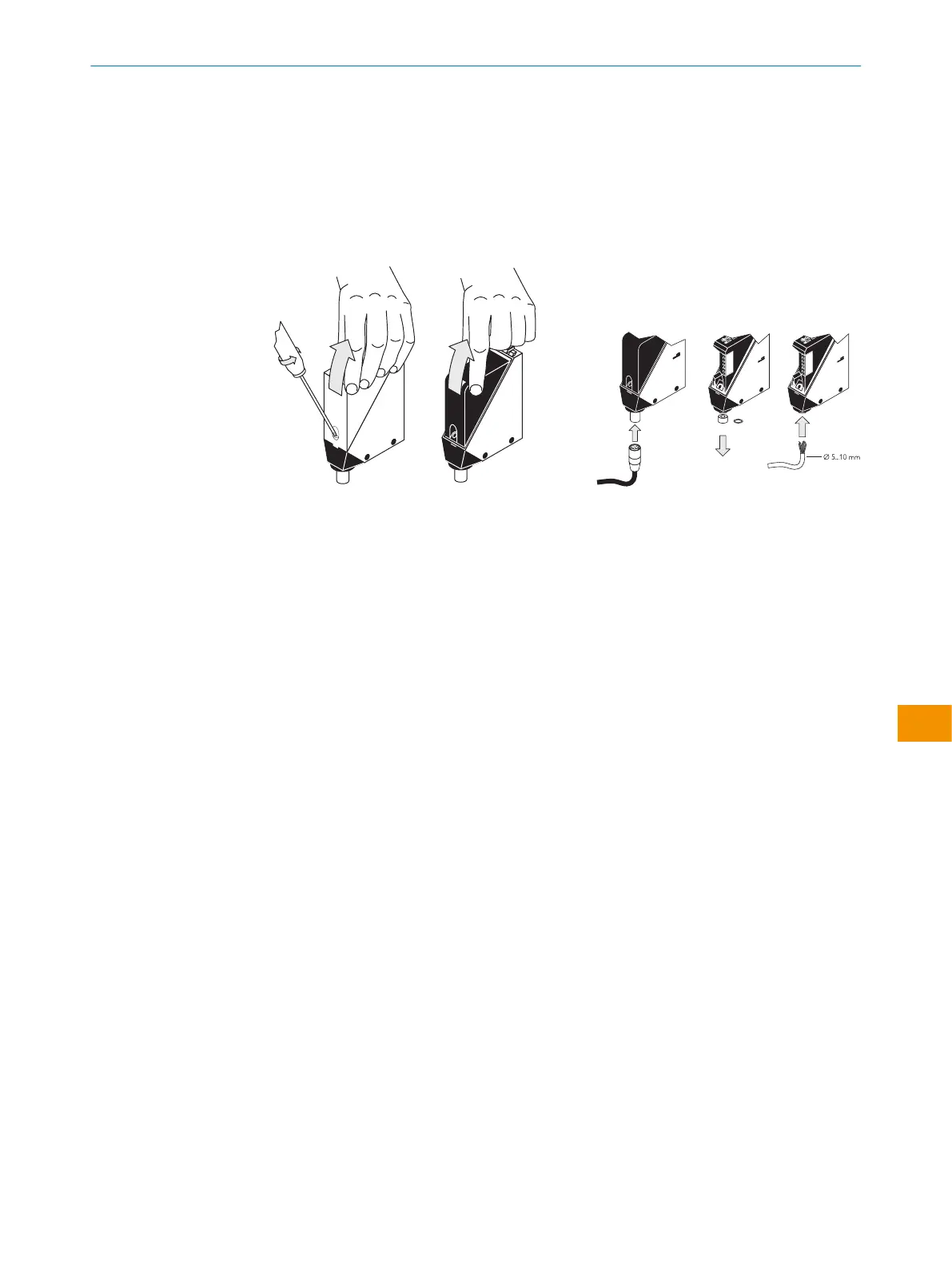

Rysunek 1: Otwieranie czujnika Rysunek 2: Przyłącze elektryczne
Podłączyć lub włączyć zasilanie elektryczne dopiero po podłączeniu wszystkich połą‐
czeń elektrycznych.
5.4
Uwagi dotyczące przyporządkowania styków
Objaśnienie terminologii połączeń zastosowanej wponiższych tabelach:
BN = brązowy
WH = biały
BU = niebieski
BK = czarny
n. c. = niepodłączony
Q = wyjście cyfrowe
TE/Test = wejście testowe (patrz tabela 2 oraz Dodatkowe funkcje)
Alarm = wyjście alarmowe (patrz tabela 2 oraz Dodatkowe funkcje)
L+ = napięcie zasilające (U
B
)
M = masa
INSTRUKCJA EKSPLOATACJI
8009202.1DM8/2022-09-05 | SICK I N S T R U K C J A E K S P L O A T A C J I | WT34
115
Z zastrzeżeniem zmiany bez powiadomienia
pl
