O grau de proteção IP para o dispositivo só é alcançado sob as seguintes condições:
■
Os cabos inseridos nas conexões estão parafusados.
No caso de não observação, não há o grau de proteção IP para o dispositivo!
5.2 Indicações sobre a homologação UL
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3
Instalação elétrica
A conexão dos sensores deve ser realizada em estado desenergizado. Conforme o tipo
de conexão, devem ser observadas as seguintes informações:
– Ligação do conector: observar a disposição dos pinos: se a tampa estiver aberta,
o conector pode ser girado na horizontal e na vertical
– Conexão de terminal: observar o diâmetro de cabo permitido de 5 a 10mm.
Se a tampa estiver aberta, o parafuso M16 pode ser girado na horizontal e na
vertical. Soltar o parafuso M16 e remover o tampão de vedação. Conduzir o cabo
de alimentação livre de tensão e conectar o sensor de acordo com tabela 2 e
tabela 4. Apertar novamente o parafuso M16 com vedação para assegurar o grau
de proteção IP do aparelho.

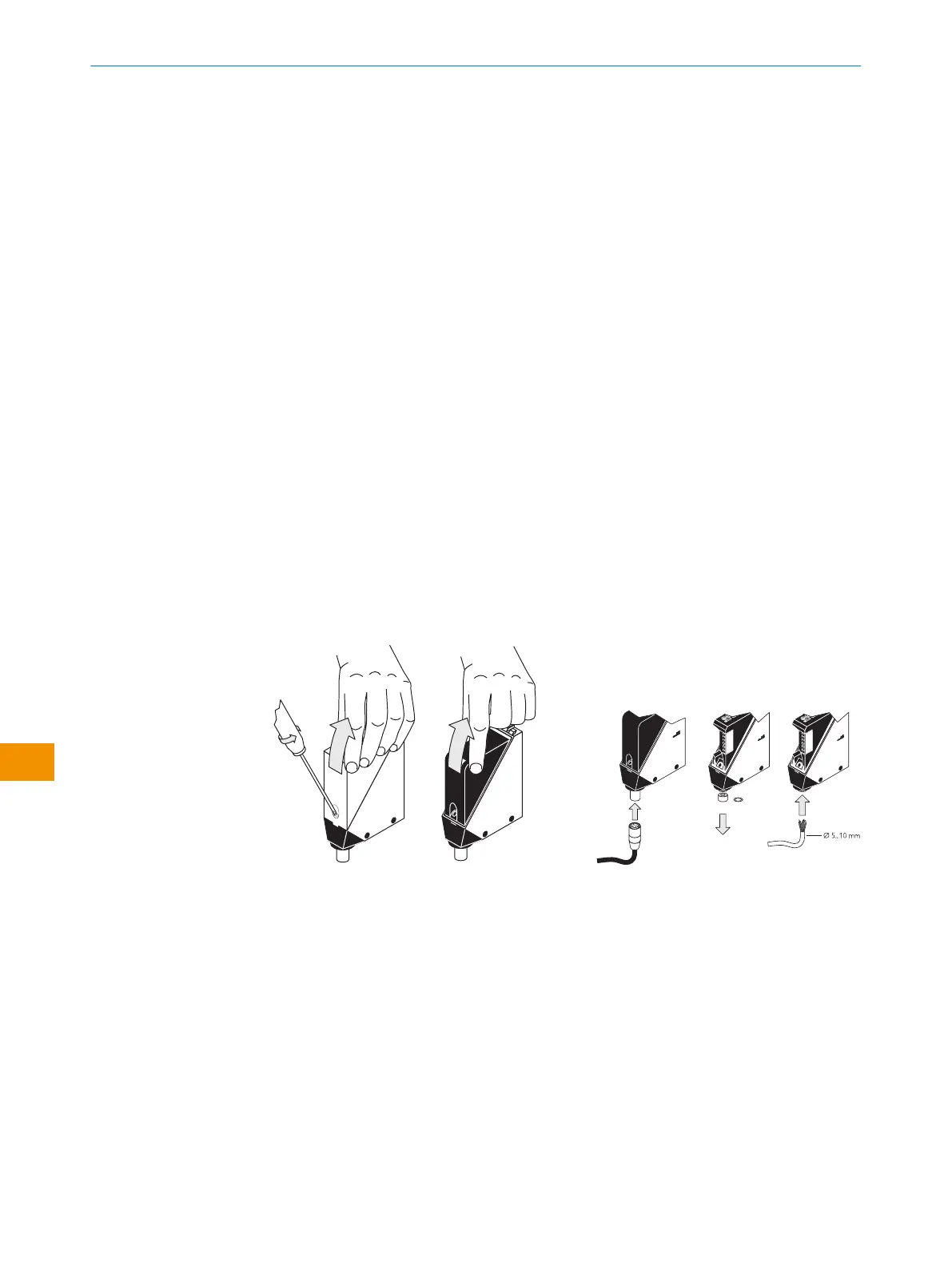

Figura 1: Abertura do sensor Figura 2: Conexão elétrica
Instalar ou ligar a alimentação de tensão somente após a conexão de todas as cone‐
xões elétricas.
5.4
Notas sobre a ocupação dos pinos
Esclarecimento sobre a terminologia de conexões utilizadas conforme tabelas a seguir:
•
BN = Brown (Marrom)
•
WH = White (Branco)
•
BU = Blue (Azul)
•
BK = Black (Preto)
•
n. c. = não conectado
•
Q = saída digital
•
ET/Teste = Entrada de teste (ver tabela 2 e Funções adicionais)
•
Alarme = saída de alarme (ver tabela 2 e Funções adicionais)
