При несоблюдении этих требований указанный класс защиты корпуса IP для устрой‐
ства не обеспечивается!
5.2 Указания по допуску к эксплуатации UL
The device shall be supplied from an isolating transformer having a secondary
overcurrent protective device that complies with UL 248 to be installed in the field
rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3
Электрическое подключение
Подключение датчиков должно производиться при отключённом напряжении пита‐
ния. В зависимости от типа подключения следует принять во внимание следующую
информацию:
– Штекерное подключение: соблюдайте расположение выводов: при открытой
крышке штекер можно повернуть горизонтально и вертикально
– Подключение к клеммам: выдерживайте допустимый диаметр кабеля от 5 до
10 мм. При открытой крышке резьбовое соединение M16 можно повернуть
горизонтально и вертикально. Отвинтить резьбовое соединение M16 и удалить
уплотнительную заглушку. Провести изолирующий, питающий кабель и подклю‐
чить датчик в соответствии с таблица 2 и таблица 4. Снова завинтить резьбовое
соединение M16 с уплотнением, чтобы обеспечить необходимый вид защиты
устройства (IP).

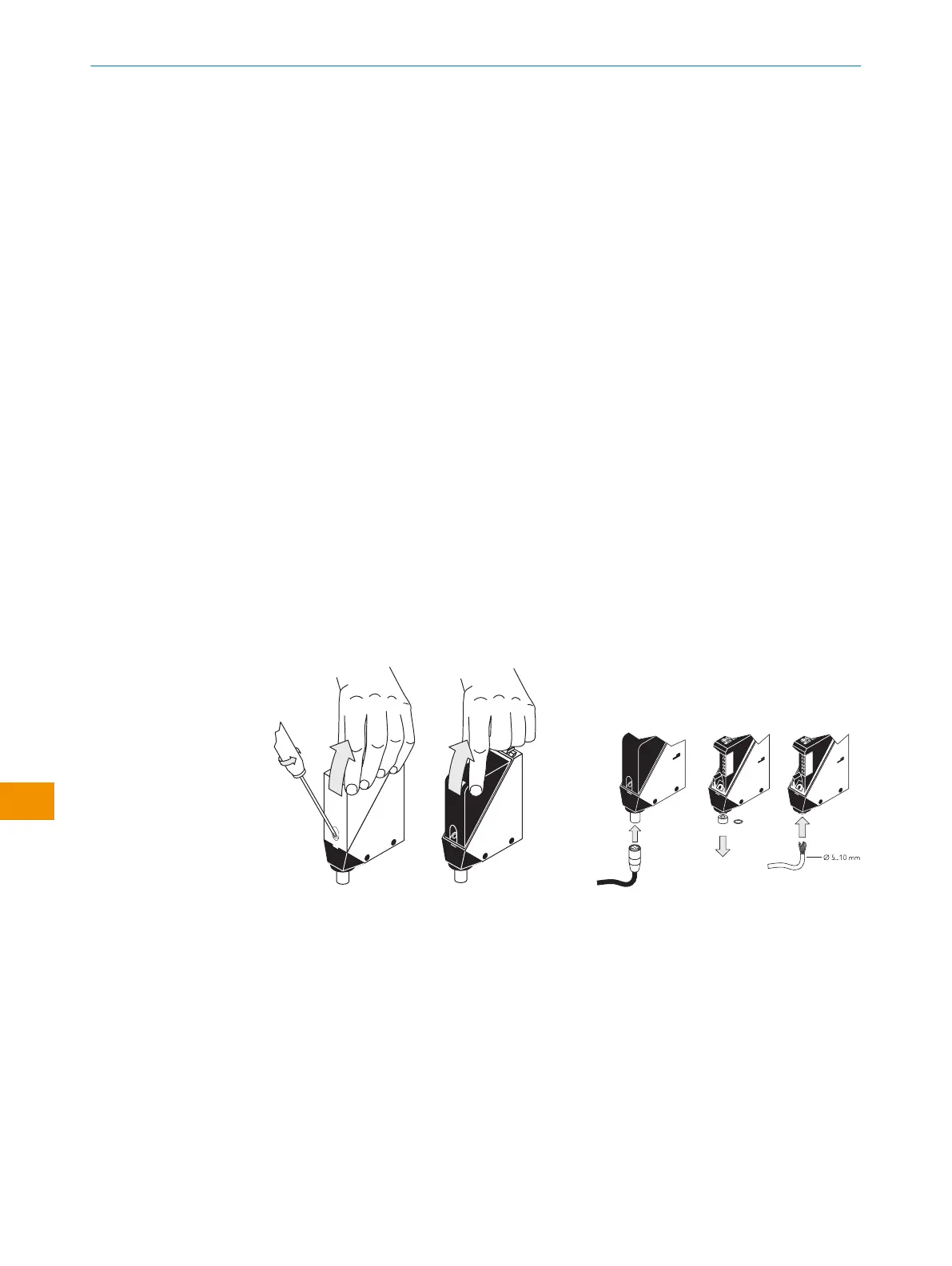

Рисунок 1: Открытие датчика Рисунок 2: Подключение электропитания
Подавайте и включайте напряжение питания только после подключения всех элек‐
трических соединений.
5.4
Указания по расположению контактов
Объяснение терминологии по подключению, используемой в следующих таблицах:
•
BN = Brown (Коричневый)
•
WH = White (Белый)
•
BU = Blue (Синий)
•
BK = Black (Черный)
•
n. c. = не подключен
•
Q = цифровой выход
•
TE/Test = тестовый вход (см. таблица 2 и Дополнительные функции)
